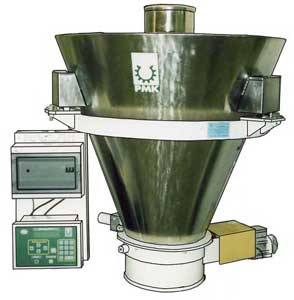

Дозатор муки МД

Предназначен для отмеривания муки или других сыпучих материалов.

Дозатор состоит из:

- бункера,

- системы рычагов и коромысла с весовой шкалой.

Сверху бункера расположен патрубок для загрузки муки. В нижней части бункер снабжен поворотной заслонкой для выпуска муки.

Бункер опирается на систему рычагов (большой и малый рычаги), которые подвешиваются к подвеске бункера, прикрепленной болтами к перекрытию помещения.

Система большого и малого рычагов при помощи вертикальной тяги и двойной серьги со единяется с весовым рычагом (коромыслом), на котором нанесены деления, соответствующие весу муки в бункере.

Подача муки в бункер осуществляется при помощи питательного шнека. Прекращение подачи муки в бункер осуществляется автоматически путем выключения электродвигателя шнека.

Описание работы:

1. Для отмеривания определенной порции муки устанавливают передвижную каретку коромысла и гирю дополнительной шкалы на требуемые деления.

2. Под тяжестью каретки и гири дополнительной шкалы коромысло опускается вниз и контактный прерыватель, установленный на коромысле, автоматически замыкает цепь управления электродвигателем питательного шнека.

3. Нажатием пусковой кнопки включается электродвигатель питательного шнека и мука поступает в бункер дозатора.

4. В момент, когда мука в бункере достигает заданного веса, коромысло дозатора приходит в равновесие, контактный прерыватель размыкая электрическую цепь управления, выключается электродвигатель шнека и подача муки в бункер прекращается.

5. Отвешенную муку через открытую заслонку бункера дозатора высыпают в дежу тестомесильной машины, после чего дозатор готов для нового заполнения.
