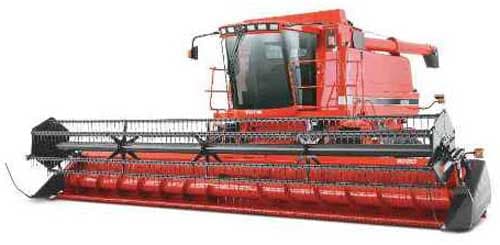

Комбайн зерноуборочный Case IH AF

Производство прекращено.

Предназначен для уборки зерновых культур. Комбайн оснащен гидростатической трансмиссией и шестицилиндровым двигателем Cummins с непосредственным впрыском и турбнаддувом. Молотильно-сепарирующее устройство роторное. Ротор расположен вдоль комбайна, за ним битер, отводящий солому за пределы молотилки. Перед ротором установлен камнесборник. В приводе ротора использована трехступенчатая передача, в пределах каждой ступени частота вращения изменяется плавно с помощью переключателя пульта управления.

Для управления функциями жатки, мотовила, наклонного транспортера, выгрузного шнека с верхней разгрузкой, скоростью движения комбайна используется многофункциональный рычаг. Комбайны оборудованы системой AFS, позволяющей вместе с глобальной спутниковой системой определения положения объекта (GPS) собирать и оценивать данные об урожайности поля, плодородии почвы, а затем с учетом этого использовать необходимые семена, удобрения и средства защиты растений.

Весь процесс обмолота можно разделить на три отдельные операции в системе одного вращающегося механизма:

• Обеспечение приема растительных материалов и их осторожное перемещение по спирали в концевую часть по всей рабочей плоскости ротора;
• Осуществление многократного перемещения растительной массы через подбарабанье при обеспечении 90% чистоты обмолота и сепарации посредством мягкого трения;
• Обмолачивание и сепарация оставшегося зерна по мере спирального перемещения растительной массы в заднюю часть ротора, где установлены специальные ворошильно-встряхивающие бичи, которые обеспечивают высококачественную окончательную очистку зерна и перемещение растительной массы через отбойный битер на разбрасыватели;

Наиболее значимым преимуществом аксиально-роторного комбайна является простота эксплуатации ротора, который заменяет собой молотильный барабан, задний битер и соломотрясы комбайнов классического типа. Все узлы комбайна спроектированы для работы с максимальной производительностью. Новый ротор, предназначенный для использования в новом поколении комбайнов Case IH Axial-Flow серии AFX, можно установить на моделях Axial-Flow 1688, 2188 и 2388.
