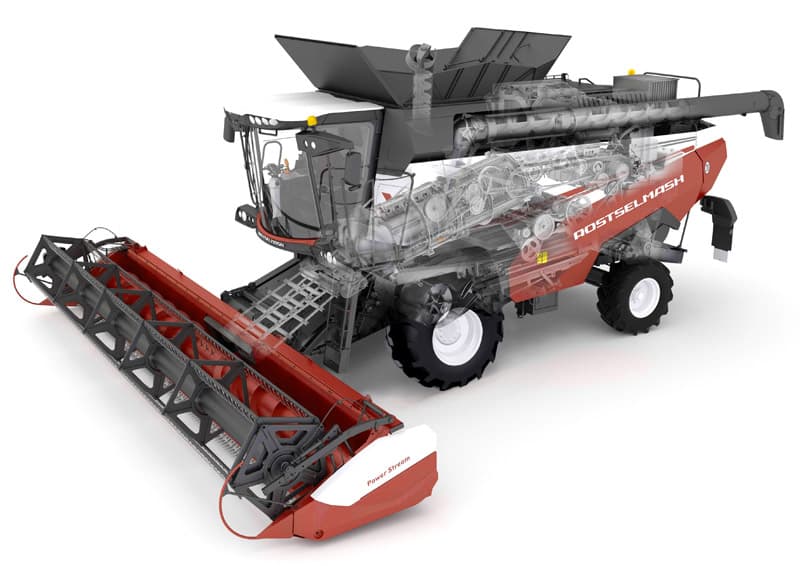

Комбайн зерноуборочный Ростсельмаш серии Torum 700

Предназначен для уборки широкого ряда культур на полях с большой урожайностью и сложным агрофоном.

Torum - высокопроизводительный роторный зерноуборочный комбай с высокой результативностью, неприхотливостью, простотой обслуживания, надежностью. Эта мощная машина способна за один сезон убрать свыше 2000 га различных культур, обмолачивая от 40 т зерна в час, т.е. свыше 300 т за восьмичасовую смену.

Комбайн Torum предназначен для уборки традиционных зерновых и колосовых культур прямым и раздельным комбайнированием. Спектр убираемых культур от пшеницы до риса. Высокопроизводительный комбайн с роторной схемой обмолота хорошо подойдет хозяйствам с большими посевными площадями и высокой урожайностью.

Помимо высокой производительности и экономичности, комбайны Torum отличает способность эффективно работать на засоренных и влажных фонах. Это обусловлено применением в конструкции технологического тракта уникальной системы обмолота Advanced Rotor System (ARS), которая включает сразу три инновационных решения: битерную наклонную камеру, ротор с вращающейся декой и тремя точками обмолота и бесступенчатый привод ротора.

• Наклонная битерная камера обеспечивает большую пропускную способность и меньшее энергопотребление благодаря технологии Feed & Boots;
• Трехзаходный ротор позволяет производить обмолот в трех точках, а вращающаяся самоочищающаяся дека - работать на влажных фонах;
• Бесступенчатый привод ротора служит гарантией быстрой и точной настройки молотилки.

Наклонная камера: Feed & Boost.

Битеры наклонной камеры разравнивают и ускоряют сжатую массу перед входом в ротор. Реализация принципа «равномерно подать и ускорить» (Feed & Boost) обеспечивает стабильность технологического процесса и снижение энергопотребления узла. Особенно ярко преимущества камеры проявляются при работе на неравномерных валках или при повышенной влажности и засоренности культуры.

Практика показала, что по сравнению с традиционными планчатыми транспортёрами подобная схема увеличивает пропускную способность наклонной камеры на 20%, при этом энергопотребление снижается на 15%.

Для удобства и сокращения времени на подсоединение адаптеров все зерноуборочные комбайны Torum оснащены единым гидроразъёмом, быстроразъёмное соединение которого выполнено таким образом, что предупреждает попадание загрязнителей в гидравлическую систему.

Бесступенчатая регулировка скорости ротора. Привод ротора осуществляется через планетарный вариатор и управляется гидромотором, благодаря чему достигается точная и плавная регулировка скорости вращения ротора во всем рабочем диапазоне.

Молотильное устройство - ARS.

Advanced Rotor System – это уникальная, не имеющая аналогов система обмолота, которая обеспечивает значительное повышение производительности роторного комбайна, особенно на уборке в сложных условиях.

Общая для всех роторных комбайнов проблема - забивание молотилки влажной массой - не является препятствием для Torum, благодаря системе обмолота ARS: битерной наклонной камере, разравнивающей и ускоряющей массу перед подачей на ротор, вращающейся деке ротора, позволяющей исключить наличие "мертвой зоны", бесступенчатому приводу ротора, благодаря которому оператор может установить любую скорость вращения в пределах от 250 до 1000 об/мин и достигнуть оптимального обмолота.

Вращающаяся дека имеет два неоспоримых преимущества перед традиционной стационарной. Во-первых, она обеспечивает большую площадь обмолота, что позволяет использовать весь потенциал роторного молотильного устройства, повысить его производительность. Во-вторых, обусловливает возможность работать на влажных или засорённых хлебах, рисе за счёт предотвращения образования застойных (мёртвых) зон, зависания массы и забивания ротора, а также способности деки к самоочищению. Кроме того, на 8-10% снижается энергопотребление процесса обмолота.

Уникальная 3-точечная система обмолота. Дека имеет три молотильные секции, которые позволяют выставлять молотильный зазор в одном сечении. Благодаря этому масса обмолачивается трижды за один оборот ротора - в отличие от разового обмолота в традиционных роторных МСУ. Этот же принцип позволяет устанавливать увеличенные молотильные зазоры.

Для любых зерновых, начиная с ячменя и заканчивая пшеницей, молотильный зазор устанавливается в пределах 16-20 мм. Дополнительная регулировка не требуется при работе в любых условиях.

Система очистки.

Дополнительный каскад. На Torum применена двухкаскадная система очистки. Дополнительный продуваемый каскад создается ещё одним решетом. Система отлично сбалансирована: стрясная доска и нижнее решето движутся в одну сторону, а массивная часть верхнего решета - в противофазе. В результате увеличения итоговая площадь очистки составляет 5,2 квадратных метра.

Двухсекционный мощный вентилятор создает равномерный воздушный поток, причем воздух поступает не только с торцов, но и с середины. Гидропривод вентилятора обеспечивает плавную регулировку в широком диапазоне, что особенно важно при работе с мелкосеменными культурами и удалении легких отходов.

Продуманный подход к незерновой части.

Torum демонстрирует многофункциональность и при работе с незерновой частью урожая. Режет действительно мелко и разбрасывает измельченную массу на ширину жатки, обеспечивая тщательное распределение массы по полю, а значит, удобряя почву и создавая условия для получений хорошего урожая. Устройство разбрасывает солому вместе с половой без применения отдельного половоразбрасывателя.

• 2 режима работы (валок/измельчение);
• интегрированный половоразбрасыватель;
• регулировка ширины разбрасывания соломы из кабины;
• возможность снижения оборотов измельчающего барабана (3400–1600 об/мин).

Бункер.

Зерновой бункер комбайна вместимостью 10500 литров (12 000 литров - у Torum 780) полностью опустошается со скоростью 105 л/с менее чем за 2 минуты, что позволяет повысить эффективность работы машины за счеёт снижения количества циклов и времени разгрузки.

Длина выгрузного шнека увеличена до 5,7 м (6,8 м - Torum 780), высота выгрузки - 5,2 м (5,4 м - у Torum 780), а угол выноса составляет 105 градусов. Эти параметры обусловливают возможность выгрузки зерна в любые машины даже при агрегатировании комбайна с 11-метровой жаткой, на ходу. А при уборке риса, произвести перегрузку можно, не покидая чека.

Для экономии топлива при выгрузке привод молотилки можно отключить.

Двигатели и трансмиссия.

Комбайны Torum 780 и Torum 750 оснащаются экономичными двигателями OM 460 LA MTU (Mercedes) экологического стандарта Stage IIIa мощностью 506 и 425 л.с. соответственно. На Torum 740 ставился мощный V-образный двигатель с турбонаддувом "ЯМЗ-7512" в 400 л.с.

Оптимизированная роторная МСУ требует меньше ресурсов, чем традиционная, то есть позволяет снизить расход топлива. Когда же нужна работа в полную силу, двигатель просто высвободит скрытые резервы.

Передача силового потока на привод ротора, рабочих органов и ходовой части производится через редуктор отбора мощности по кратчайшему пути, что позволяет минимизировать энергопотери. Применяемая с моторной установкой трансмиссия, состоящая из двухдиапазонной МКПП с электроуправлением и планетарной передачи с гидромотором для вариации оборотов ротора, даёт возможность бесступенчато и плавно регулировать и согласовывать скорость движения машины, фронтального оборудования и МСУ в зависимости от состояния поля, тем самым оптимизировать загрузку рабочего тракта машины. Согласованная работа всех узлов - отличительная черта ARS.

Воздушный компрессор, включенный в базовую комплектацию комбайна Torum, экономит немало времени на ежесменное обслуживание и даёт возможность проводить его в полевых условиях при отсутствии машины технической поддержки.

Ходовая часть разработана с учётом всех требований, которые порой предъявляет уборка в сложных условиях. Увеличенный дорожный просвет и небольшой радиус разворота позволяют комбайну легко маневрировать в поле или при передвижении по дорогам общего назначения. Помимо колёсного хода и монопривода предусмотрена возможность установки на Torum полного привода и полугусеничного хода.

Кабина.

Двухместная подрессоренная герметизированная кабина Comfort Cab II с панорамным остеклением и усиленной шумоизоляцией отвечает самым современным требованиям эргономики. В стандартную комплектацию входит климат-система, охлаждающая камера, система аудиоподготовки, что обеспечивает комфортные условия работы оператора.

Хороший обзор достигается благодаря большой площади остекления и панорамной форме стекол. Кроме того, тонированные стекла и солнцезащитная шторка обеспечат хорошую видимость при работе на ярком солнце, а 14 ярких галогенных фар - результативную работу ночью.

Автоматика значительно облегчает работу оператора. Torum оборудован информационной системой Adviser.

Система подскажет оптимальные регулировки для эффективной уборки, укажет на ошибки в работе и неисправности и поможет их устранить. В Torum информационная система имеет преднастройки частоты вращения ротора и вентилятора очистки для 14 культур, а также возможность запоминания пользовательских настроек. Система синхронизации скорости вращения мотовила и движения комбайна снижает потери и исключает ошибки при уборке.

Адаптеры.

Универсальная жатка Power Stream. Для столь производительных комбайнов необходимо соответствующее фронтальное оборудование. Все знают: уборка начинается с жатки, поэтому подбор правильного решения - важнейший аспект при выборе комплектации комбайна.

Кукуруза. Для уборки кукурузы на зерно комбайн агрегатируют с 8- или 12-рядковыми жатками, которые гарантированно обеспечивают производительность до 6 га/ч. Стоит отметить, что при этом необходимо заменить решетки деки ротора на специальные «кукурузные». Листостебельная масса при уборке кукурузы измельчается и разбрасывается по полю с помощью измельчителя-разбрасывателя.

Рапс. Для максимальной эффективности при уборке легкотравмируемых культур предлагается дополнительное оборудование. Рапсовая приставка для жаток 6/7/9 м позволит сократить потери при скашивании в 3-4 раза и дополнительно собирать, в зависимости от урожайности, 30-100 кг зерна с 1 га посевов.

Подсолнечник. Специально разработанные для уборки подсолнечника 8- и 12-рядковые жатки обеспечат полноту сбора урожая не менее чем в 98%, что недостижимо при использовании приспособлений других типов. Жатки надежно работают на любых сортах культуры, включая низкорослые гибриды подсолнечника.

Рис. Torum - лидер в уборке риса. Роторная система ARS, разработанная для работы на этой сложной культуре, лишь дополняется элементами из «рисового» комплекта. Для работы в «мокрых» чеках вместо колес на крепкий передний мост устанавливаются полугусеницы, а задние управляемые колеса оснащаются приводом. Качественный срез спутанных и жестких стеблей риса обеспечивает жатка с беспальцевым двойным режущим аппаратом и специальным козырьком на столе.

Соя. Жатки шириной захвата 7 и 9 м с гибким режущим аппаратом, который способен эффективно копировать микрорельеф грунта, позволяют значительно сократить потери при уборке сои и других стелящихся культур. Кроме того, жатки используются также для уборки традиционных прямостоячих культур, для чего предусмотрена возможность фиксации ножа.

Мелкосеменные культуры. При уборке семенников бобовых и злаковых трав можно значительно снизить потери семян и повысить их чистоту, если оборудовать комбайн специальным приспособлением («пробивные» решета, накладка деки и др.).

Изреженные низкорослые хлеба. Для уборки изреженных, низкорослых хлебов незаменима зерновая транспортерная (полотняная) жатка Draper Stream 900 шириной захвата 9 м. При её использовании достигается повышение скорости уборки 10-15%, что позволяет оптимизировать загрузку молотилки. Специальные колеса, выполняющие функции копирования рельефа поля и поддержки жатки, также могут переставляться в транспортное положение, что устраняет необходимость в использовании транспортной тележки.

Подборщик. При раздельной уборке комбайны оборудуются платформой-подборщиком шириной 3,4 или 4,3 м. Как и жатка, подборщик способен копировать рельеф поля в продольном и поперечном направлениях. Надежная защита элементов приспособления от забивания, наматывания и сдувания массы ветром обеспечивает его устойчивую работу даже в неблагоприятных условиях.

• Протокол испытаний № 07-75-2013 (4060132) от 26 ноября 2013 года на ФГБУ "Кубанская МИС" (141,4 Кб)
