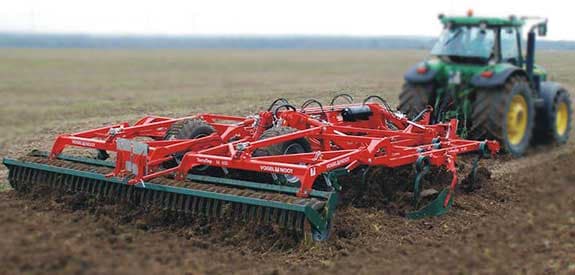

Культиватор лемешно-дисковый Vogel & Noot TerraTop

Производство прекращено в 2016 году.

Предназначен для выполнения консервирующей (безотвальной) обработки почвы, а также перемешивания растительных остатков после уборки урожая.

TerraTop M.

Данное орудие является идеальным для фермера-профессионала. Шасси, идущее прямо за рабочими органами, делает культиватор TerraTop M компактным и маневренным. Даже при большом количестве соломы он работает без забивания. Установленные серийно спиральные лапы С-образной формы, имеющие отличную способность самоочищаться, а также интегрированная защита от камней позволяют применять культиватор на многих типах почв.

Для транспортировки по дорогам общего пользования культиватор TerraTop M складывается вдвое.

TerraTop S.

Конструкция рассчитана на максимальные требования, предъявляемые при различных условиях полевых работ. TerraTop S представляет собой агрегат для большого профессионального хозяйства.

Для передвижения по дорогам TerraTop S складывается в три составные части. Это позволило достичь оптимальной транспортной высоты при большой ширине захвата орудия.

Обзор преимуществ:

• универсальное использование обеспечивается различными формами лемехов, например, односторонняя стрельчатая лапа для неглубокой, плоскорезной обработки почвы или наральник (узкий наконечник) для глубокой обработки;
• уникальный выбор катков;
• серийно выпускается с подпружиненными веерными дисками для равномерного распределения соломы и хорошего выравнивания верхнего слоя почвы;
• веерные диски автоматически устанавливаются в нужном положении при регулировке глубины обработки.
• оптимальный поток почвы через С-образные спиральные лапы со способностью самоочищения - подходит также для использования на каменистых почвах.

Серийное оснащение культиватора:

• 5-ти рядный;
• спиральные пружинные лапы с профильным сечением 40 мм;
• двойные сердцевидные лемеха;
• боковые щитки;
• веерные диски;
• каток (опция);
• 2 опорных колеса для TerraTop M; 4 опорных колеса для TerraTop S;
• интегрированное шасси с колесами большого диаметра;
• вибрирование пружинной лапы приводит к эффекту самоочищения, предотвращает забивание и обеспечивает хорошее втягивание в почву;
• интегрированная функция защиты от камней;
• улучшение смешивания и отличное рыхление почвы благодаря узкому шагу лап (23 см);
• хорошая обработка почвы также при установке лап на небольшую глубину благодаря комбинации с односторонней стрельчатой лапой 270 мм (опция);
• крепление лап с помощью зажимов для быстрой установки рабочих органов;
• по выбору, как более легкое исполнение, могут быть установлены жёсткие лапы с защитой от камней – «срезной болт»;
• различные варианты лап;
• запатентованная система быстрой замены рабочих органов MultiQuick;
• различные варианты катков.

Регулировка глубины обработки.

Система регулировки глубины обработки со складными ограничительными элементами. Производится мелкоступенчато и проста в использовании. Регулировка снаружи, благодаря чему отпадает необходимость «лезть под орудие». Регулировка глубины обработки выполняется один раз для каждой ширины сегмента.

Варианты тягового дышла:

• Навешивание на нижние тяги трактора: кат. III или IV-N с тяговым дышлом на жесткой раме в стандартном оснащении или как опция – гидравлически управляемое тяговое дышло.
• Маятниковое дышло: сцепная петля под палец: ø 30-32 мм; ø 38 мм; ø 50 мм;
• ø 30-32 мм;
• ø 38 мм;
• ø 50 мм;
• Гидравлически управляемое тяговое дышло: данная функция обеспечивает автоматически управляемый ступенчатый подъем или опускание орудия на краю поля (поставляется в стандартном оснащении для маятникового дышла и как опция – при навешивании на нижние тяги трактора).

• ø 30-32 мм;
• ø 38 мм;
• ø 50 мм;

Лемех для любого варианта использования.

Все агрегаты могут быть оснащены лемехами различных форм, которые могут быть подобраны оптимально для имеющихся требований.

• Односторонние стрельчатые лапы – комбинируются со всеми 5 лемехами.

Подходят для неглубокой почвообработки по всей поверхности. Регулируемые по высоте исполнения с завинчиванием на лапе; вследствие этого, регулировка угла профиля и улучшение втягивания в твердую почву. Различная ширина (270 мм, 330 мм, 480 мм), в соответствии с регулировкой шага лап культиваторов.

• 5 различных форм лемехов:

Двойной лемех расширенный/MultiQuick широкий наконечник 120 мм: хорошее перемешивание при сыпучих землях и при незначительной глубине обработки, так как грунт хорошо переворачивается вверх.

Двойной сердцевидный лемех/MultiQuick сердцевидный наконечник: очень хорошее втягивание в твердую почву и отличное крошение при тяжелых условиях. Оптимально подходит для работы на средней глубине.

MultiQuick узкий наконечник 80 мм для тяжелых и жестки условий, а также глубокого рыхления.

Лемех с щитком-резцом: способствует крошению на тяжелых почвах благодаря дополнительному разделению земляной полосы.

Долото 60 мм: узкое долото 60 мм лучше всего подходит для обработки тяжелых почв на большой глубине (~25 см). Происходит оптимальное рыхление почвы, разбивание комков и аэрирование.

MultiQuick – запатентованная система быстрой замены рабочих органов.

Запатентованная система быстрой замены рабочих органов позволяет быстро заменить односторонние стрельчатые лапы и наконечник лемеха. MultiQuick позволяет замену рабочих органов в доли минуты без применения инструментов (при навыке, замена наконечника лемеха и лапы менее, чем за 5 секунд).

Благодаря быстрому перемонтажу комплектных рабочих инструментов можно использовать культиватор более разносторонне, например, неглубоко и на всю поверхность - при помощи односторонних стрельчатых лап, на среднюю глубину - при помощи широкого наконечника, а также глубоко - при помощи узкого наконечника. Все культиваторы фирмы Vogel & Noot могут быть дополнительно оснащены системой MultiQuick.

Веерные диски.

Для перемешивания соломы и выравнивания штрихов лап культиваторы серийно оснащены веерными дисками. Они имеют преимущества, по сравнению с широко распространенными изогнутыми дисками:

• зубчатый внешний контур гарантирует более равномерное разравнивание и делает диски невосприимчивыми относительно регулировки высоты;
• веерообразные зубцы перемешивают растительные остатки лучше, чем диски;
• веерные диски серийно подпружинены спиральной пружиной, данная полноценная защита от камней дополнительно улучшает разравнивание и смешивание, так как давление пружины всегда способствует оптимальному контакту с землей и отличной адаптации к неровностям.
