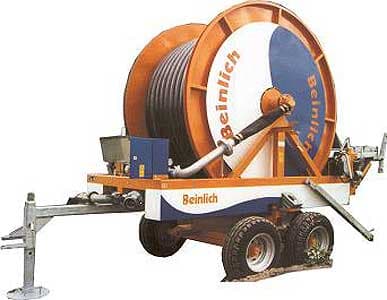

Машина оросительная Beinlich Quattro I

Производство прекращено.

Предназначена для полива дождеванием различных культур на больших площадях, включая овощи, и определяет рациональное и прибыльное решение при возделывании свеклы, картофеля, кукурузы, гороха, бобовых и др.

Разработки и новшества:

• фронтально расположенная турбина;
• электронная регулировка сматывания;
• штатив, работающий в колее;
• укладка трубопровода в колею;
• цепная передача на внешний резиновый профиль барабана;
• двухосное портальное шасси;

Для орошения с наименьшими затратами все модели серийно оснащены следующим оборудованием:

• приводная турбина;
• электронная регулировка сматывания KR 7-PR 10;
• отключение при недопустимом повышении или понижении давления, также аварийное отключение при полном сматывании;
• гидравлическое присоединение штатива;
• закрытая коробка передач с долговременной смазкой и не требующей ухода цепной передачей;
• дождевальный аппарат с медленным обратным ходом;
• жесткая несущая рама шасси;

Установка "Quattro" серии 1 с поворотом барабана предусматривает:

• 4-х колесное шасси с размерами колеи в пределах 1,5-1,8 м или 1,8-2,25 м;
• опору с дышлом, предохраняющую от опрокидывания;
• возможность поворота барабана на 360°;

Трактор двигается вместе с прицепленной машиной вперед по колее.

После поворота барабана на 180° штатив находится сзади трактора для вытягивания, а раздвигающийся вал располагается по пути следования с возможностью дальнейшего прицепления после окончания орошения.

С этой позиции полиэтиленовая труба может вытягиваться в любые стороны, а машина осуществлять работу в 4-х направлениях. Быстрее, легче и без повреждения культур оросительный процесс просто не может быть.

Оригинальная турбина фирмы Beinlich устанавливается на все модели как отдельный модуль.

Электронный блок управляет намоткой барабана и служит контролером следующих операций:

• задержка в начальной и конечной позиции;
• точность скорости сматывания;
• аварийное и плановое отключение;
• показание длины трубопровода, временем работы установки;

Питание обеспечивается аккумулятором 12Б 25 Ач, который помещен вместе с электронным блоком в герметичный шкафчик.

Отводной клапан для труб 3" и 4" обеспечивает скорость сматывания от 10 до 150 м/ч при давлении 3,5 бар.

Большое передаточное отношение цепного привода через зубчатое колесо турбины и барабан позволяет развить усилие, достаточное для сматывания гибкой трубы длиной до 750 м. Самой турбине необходимо давление всего 0,1 бар для скорости сматывания 10 м/ч и соответственно 0,3 бар для скорости 30 м/ч.

Не требующий обслуживания цепной привод барабана по его краю обеспечивает максимальное передаточное отношение.

Устройство погрузки штатива в моделях с поворотным барабаном.

Портальная ось с гидроприводом установки колеи.
