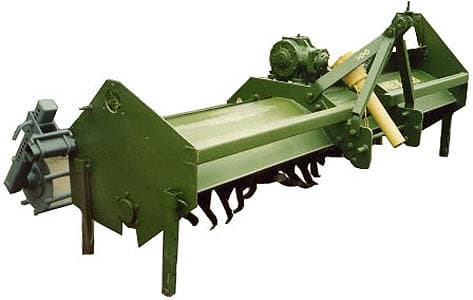

Машина универсальная для возделывания картофеля и овощей Рязсельмаш серии УМВК

• подготовку почвы перед посадкой картофеля, овощей и других культур с созданием мелкокомковатой структуры на глубину 15 см;
• нарезка гребней с междурядьем 70-75 см перед посадкой картофеля и других культур;
• междурядную обработку всходов с одновременным высокообъемным гребнеобразованием (высота гребня до 28 см);
• срезание и измельчение ботвы и другой растительности перед уборкой урожая;

Машина УМВК-1,4 агрегатируется с тракторами тягового класса 1,4 т.с., может работать в особо тяжелых условиях и обеспечивать фрезерование почвы после вспашки на глубину до 22 см. УМВК-2,8 агрегатируется с тракторами тягового класса 1,4-2,0.

Один комплект УМВК-1,4 обеспечивает выполнение комплекса работ на площади до 30-50 га, УМВК-2,8 - до 100 га.

Машина УМВК состоит из универсального шасси с приводом и набора сменных рабочих органов, которые позволяют комплектовать машину УМВК в вариантах: фреза, гребнеобразователь, ботводробитель. Трудоемкость переоборудования машины из одного варианта в другой составляет 2,34-4,0 чел.ч.

Универсальное шасси представляет собой высокопрочную сварную рамную конструкцию, с картером цепного редуктора на левой боковине. В передней части шасси имеется выверенная трехпозиционная навеска для подсоединения машины к трактору. Этим самым обеспечивается работа карданной телескопической передачи, с оптимальными углами при различных комплектациях машины.

В задней части шасси имеется два быстрооткрывающихся люка для осмотра, очистки и замены ножей при необходимости.

• телескопический карданный вал для подсоединения к ВОМ трактора;
• центральный конический редуктор;
• промежуточный карданный вал с предохранительной муфтой;
• боковой цепной редуктор с ведущим фланцем ротора;

В цепном редукторе используется замкнутая высокопрочная втулочно-роликовая цепь с шагом 50,8 мм и разрывным усилием около 23 тонн, работающая в масляной ванне. Натяжение цепи осуществляется верхним корпусом и контролируется через открывающийся люк на крыше редуктора.

В варианте ботводробителя промежуточный карданный вал заменяется на контрпривод с клиноременной передачей на правый фланец. При этом цепной редуктор из работы исключается.

Фреза.

Выполняет качественную разделку пласта на глубину до 15 см, в том числе тяжелых и глыбистых фонов под посадку картофеля, овощей и других культур после основной обработки, выполненной плугами, плоскорезами, чизелями.

Универсальное шасси комплектуется ротором с Г-образными ножами и опорным катком. Ножи изготовлены из пружинистой износостойкой стали термообработанной до высокой твердости. Расположение ножей на роторе обеспечивает равномерный вход фрезы в почву, а углы скоса - самоочищение ножей от почвы и растительности. Глубина обработки почвы регулируется изменением положения катка относительно рамы. При этом происходит копирование рельефа поля и обеспечивается постоянная, но регулируемая величина заглубления ножей в почву.

Гребнеобразователь.

Нарезает гребни с междурядьем 70-75 см для посадки картофеля, моркови, лука и других овощей. Рыхлит (фрезерует) почву в междурядьях картофеля через 10-15 дней после посадки с одновременным образованием высокообъемных гребней мелкокомковатой структуры высотой 28-30 см при 100% уничтожении сорняков в междурядьях.

Универсальное шасси комплектуется окучником роторным, гребнеобразующим щитком и опорными колесами. На валу окучника установлены секции держателей с крючкообразныеми ножами из закаленной пружинистой стали.

В конструкции предусмотрена возможность перестановки секций держателей и отвалов гребнеобразующего щитка для обработки посадок картофеля с междурядьями 70 и 75 см.

Объем образованной гряды обеспечивает не только оптимальные условия для роста растений и накопления урожая, но и уничтожает уже проросшие сорняки в грядке.

Ботводробитель.

Срезает и из мельчает ботву картофеля и другую растительность по контуру грядки, с укладкой измельченной массы на дно борозды за 10-12 дней до уборки, для созревания клубней и создания благоприятных условий для работы уборочных машин.

Универсальное шасси комплектуется ротором с шарнирно закрепленными ножами копирующими контур грядки, опорными колесами и трехручьевой клиноременной передачей, монтируемой на правой стороне шасси. Вращаясь с большой скоростью (свыше 1500 об/мин) навстречу движению трактора и создавая вентиляционный эффект, ножи мелко измельчают даже полегшую ботву, которая специальными отражателями укладывается на дно борозды.

С помощью опорных колес устанавливается высота среза ботвы, т.е. зазор между ножами и почвой. Этим самым создаются оптимальные условия для работы картофелеуборочных машин. Для предохранения элементов привода машины и трактора от инерционных перегрузок при остановке, в контрприводе предусмотрена обгонная муфта.
