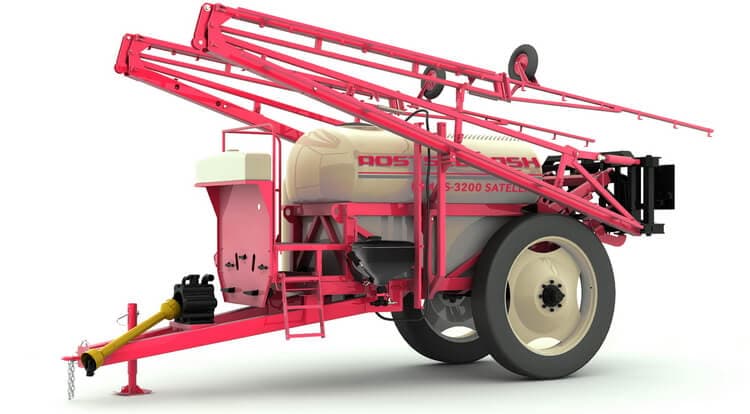

Опрыскиватель Клевер RSM TS-3200 Satellite

Предназначен для применения в технологиях как сплошного, так и ленточного покрытия. За подачу раствора отвечает мембранно-поршневой насос с функцией самозакачки. Опрыскиватели способны вносить от 60 до 400 литров на гектар при скорости движения до 15 км/ч. Норма внесения раствора задается оператором и автоматически поддерживается на указанном уровне в независимости от скорости движения, а компьютер с GPS-приемником осуществляет автоматическое управление (включение/отключение) поливными секциями.

Управление любым рабочим процессом, от регулировки положения штанги до распыления раствора, осуществляется с помощью выносных пультов из кабины трактора. Привод опрыскивателя осуществляется от ВОМ трактора.

Стандартное оснащение:

• Компьютер управления с функцией GPS-курсоуказателя;
• Автоматическое GPS включение/отключение поливных секций в случае перекрытия обработаных площадей;
• Инжекторные форсунки трех размеров: -02, -03, -04;
• Шланг для забора воды длиной 20 метров.

Опции:

• Автоматическое GPS управление 4-х крайних (с каждой стороны) форсунок.

Качественные преимущества опрыскиватели RSM TS-3200 Satellite.

• Шасси и рама. Надежная рама. Пространственная рама невосприимчивая к изгибу и кручению, обеспечивает надёжное крепление и защиту бака. Это обеспечивает устойчивость и уверенное движение опрыскивателя на полях с различным рельефом. Благодаря низкому центру тяжести машина, обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора. Работа на всех культурах. Универсальная колея 1,5-1,8-2,1 м. позволяет использовать опрыскиватель на любых культурах с различными междурядьями, а узкие шины шириной 270 мм обрабатывать свёклу, без риска травмирования корнеплодов.
• Надежная рама. Пространственная рама невосприимчивая к изгибу и кручению, обеспечивает надёжное крепление и защиту бака. Это обеспечивает устойчивость и уверенное движение опрыскивателя на полях с различным рельефом. Благодаря низкому центру тяжести машина, обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора.
• Работа на всех культурах. Универсальная колея 1,5-1,8-2,1 м. позволяет использовать опрыскиватель на любых культурах с различными междурядьями, а узкие шины шириной 270 мм обрабатывать свёклу, без риска травмирования корнеплодов.
• Блок управления. Точность внесения. Опрыскиватель оснащен компьютером управления поливом с функцией GPS-курсоуказателя, что позволяет работать по технологии Точного Земледелия. Автоматический блок регулирования расхода применяемых препаратов упрощает работу, расширяет возможности и повышает надежность опрыскивателя. Кроме того, компьютер позволяет осуществлять автоматическое GPS управление поливными секциями в случае перекрытия уже обработанных площадей. Причем момент отключения/включения секций можно запрограммировать самостоятельно в процентном соотношении перекрытия. Абсолютная точность. Опционально возможна установка автоматического отключения/включения 4-х крайних форсунок справа и слева. Удобство эксплуатации. Система контроля штанги и ее высоты позволяет оперативно изменять высоту и угол обработки.
• Точность внесения. Опрыскиватель оснащен компьютером управления поливом с функцией GPS-курсоуказателя, что позволяет работать по технологии Точного Земледелия. Автоматический блок регулирования расхода применяемых препаратов упрощает работу, расширяет возможности и повышает надежность опрыскивателя. Кроме того, компьютер позволяет осуществлять автоматическое GPS управление поливными секциями в случае перекрытия уже обработанных площадей. Причем момент отключения/включения секций можно запрограммировать самостоятельно в процентном соотношении перекрытия.
• Абсолютная точность. Опционально возможна установка автоматического отключения/включения 4-х крайних форсунок справа и слева.
• Удобство эксплуатации. Система контроля штанги и ее высоты позволяет оперативно изменять высоту и угол обработки.
• Пост управления. Централизованный пост управления. В опрыскивателях повышенное внимание уделено таким элементам, как система регулирования расхода рабочего расхода и система подачи химикатов. Централизованный пост управления позволяет выполнять все основные операции - промывка бака и системы распылителей, включение мешалки. После заполнения и промывки оператор может вымыть руки или защитную одежду чистой водой из почти 70-литрового специального бачка. Высокая ремонтопригодность. Применение модульного подхода в конструкции поливной арматуры (краны, фитинги, трубопроводы) обеспечивает высочайшую ремонтопригодность, а использование простых и надёжных шаровых кранов позволяет избежать простоев агрегата, что особенно актуально для работы в сжатые агротехнические сроки, когда каждая минута на счету.
• Централизованный пост управления. В опрыскивателях повышенное внимание уделено таким элементам, как система регулирования расхода рабочего расхода и система подачи химикатов. Централизованный пост управления позволяет выполнять все основные операции - промывка бака и системы распылителей, включение мешалки. После заполнения и промывки оператор может вымыть руки или защитную одежду чистой водой из почти 70-литрового специального бачка.
• Высокая ремонтопригодность. Применение модульного подхода в конструкции поливной арматуры (краны, фитинги, трубопроводы) обеспечивает высочайшую ремонтопригодность, а использование простых и надёжных шаровых кранов позволяет избежать простоев агрегата, что особенно актуально для работы в сжатые агротехнические сроки, когда каждая минута на счету.
• Штанги и распылители. Плавная работа. Форсунки распыляют водный раствор равномерно и в строго заданном направлении. Патентованная система подвески штанги обеспечивает безударный ход секций и плавную регулировку высоты штанги. Гашение горизонтальных колебаний. Ось поворота штанги в наивысшей точке, обеспечивает эффект самовыравнивания по принципу маятника. Дополнительные пружины и амортизаторы гарантируют стабильность штанги в работе даже на сложных агрофонах. Высокоэффективная защита крайней секции и разноориентированные шарниры соединения механических секций для эффективного гашения горизонтальных колебаний. Уникальная система гашения вертикальных колебаний. Запатентованное решение для гашения вертикальных колебаний – резинометаллический элемент Henschen исключает раскачивание штанги и не требует обслуживания. Инжекторные распылители. В базовой комплектации установлены тройные форсукодержатели револьверного типа и инжекторные распылители (-02, -03, -04), что позволяет более эффективно работать в ветреную погоду даже при скорости ветра до 8-10 м/сек. Диапазон нормы внесения при скорости 10 км/ч, л/га: 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный); До 500 при распылителях (-06 Серый); До 600 при распылитялях (-08 Белый).
• Плавная работа. Форсунки распыляют водный раствор равномерно и в строго заданном направлении. Патентованная система подвески штанги обеспечивает безударный ход секций и плавную регулировку высоты штанги.
• Гашение горизонтальных колебаний. Ось поворота штанги в наивысшей точке, обеспечивает эффект самовыравнивания по принципу маятника. Дополнительные пружины и амортизаторы гарантируют стабильность штанги в работе даже на сложных агрофонах. Высокоэффективная защита крайней секции и разноориентированные шарниры соединения механических секций для эффективного гашения горизонтальных колебаний.
• Уникальная система гашения вертикальных колебаний. Запатентованное решение для гашения вертикальных колебаний – резинометаллический элемент Henschen исключает раскачивание штанги и не требует обслуживания.
• Инжекторные распылители. В базовой комплектации установлены тройные форсукодержатели револьверного типа и инжекторные распылители (-02, -03, -04), что позволяет более эффективно работать в ветреную погоду даже при скорости ветра до 8-10 м/сек. Диапазон нормы внесения при скорости 10 км/ч, л/га: 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный); До 500 при распылителях (-06 Серый); До 600 при распылитялях (-08 Белый).
• 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный);
• До 500 при распылителях (-06 Серый);
• До 600 при распылитялях (-08 Белый).
• Бак опрыскивателя и химический миксер. Улучшенный миксер. На опрыскивателе установлен активный химический миксер увеличенного объёма – 35 литров, что позволяет эффективно и с высокой производительностью смешивать как жидкие, так и порошкообразные препараты, обеспечивая качественное приготовление рабочей смеси. Цельнолитой бак. Цельнолитой бак для раствора из специального пластика толщиной 15 мм. гарантирует высокие эксплуатационные характеристики, а абсолютно гладкая внутренняя поверхность исключает отложения твёрдых частиц на стенках бака. Сливной канал по всей длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя. Канал оканчивается водяным колодцем глубиной 25 см, что предотвращает работу насоса в сухом состоянии. Производительность на высоте. Высокопроизводительный мембранно-поршневой насос (225 л/мин) обеспечивает равномерное внесение препаратов, качественное приготовление рабочей жидкости и активное перемешивание раствора для поддержания постоянной концентрации. Норма внесения от 60 до 500 л/га. Таким образом, Satellite 3200 может использоваться для полнообъемного и малообъемного опрыскивания – наиболее прогрессивных способов применения химикатов. Фильтры с самоочисткой на приёмной и напорной линиях эффективно удаляют механические примеси, обеспечивая качественную фильтрацию раствора, повышают удобство работы и снижают время на обслуживание машины. Самозабор воды. Шланг для забора воды длиной 20 метров с обратным клапаном и фильтром повышает удобство и автономность работы агрегата, позволяет использовать собственный насос опрыскивателя для самозакачки воды из внешних источников и водоёмов.
• Улучшенный миксер. На опрыскивателе установлен активный химический миксер увеличенного объёма – 35 литров, что позволяет эффективно и с высокой производительностью смешивать как жидкие, так и порошкообразные препараты, обеспечивая качественное приготовление рабочей смеси.
• Цельнолитой бак. Цельнолитой бак для раствора из специального пластика толщиной 15 мм. гарантирует высокие эксплуатационные характеристики, а абсолютно гладкая внутренняя поверхность исключает отложения твёрдых частиц на стенках бака. Сливной канал по всей длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя. Канал оканчивается водяным колодцем глубиной 25 см, что предотвращает работу насоса в сухом состоянии.
• Производительность на высоте. Высокопроизводительный мембранно-поршневой насос (225 л/мин) обеспечивает равномерное внесение препаратов, качественное приготовление рабочей жидкости и активное перемешивание раствора для поддержания постоянной концентрации. Норма внесения от 60 до 500 л/га. Таким образом, Satellite 3200 может использоваться для полнообъемного и малообъемного опрыскивания – наиболее прогрессивных способов применения химикатов. Фильтры с самоочисткой на приёмной и напорной линиях эффективно удаляют механические примеси, обеспечивая качественную фильтрацию раствора, повышают удобство работы и снижают время на обслуживание машины.
• Самозабор воды. Шланг для забора воды длиной 20 метров с обратным клапаном и фильтром повышает удобство и автономность работы агрегата, позволяет использовать собственный насос опрыскивателя для самозакачки воды из внешних источников и водоёмов.

• Надежная рама. Пространственная рама невосприимчивая к изгибу и кручению, обеспечивает надёжное крепление и защиту бака. Это обеспечивает устойчивость и уверенное движение опрыскивателя на полях с различным рельефом. Благодаря низкому центру тяжести машина, обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора.
• Работа на всех культурах. Универсальная колея 1,5-1,8-2,1 м. позволяет использовать опрыскиватель на любых культурах с различными междурядьями, а узкие шины шириной 270 мм обрабатывать свёклу, без риска травмирования корнеплодов.

• Точность внесения. Опрыскиватель оснащен компьютером управления поливом с функцией GPS-курсоуказателя, что позволяет работать по технологии Точного Земледелия. Автоматический блок регулирования расхода применяемых препаратов упрощает работу, расширяет возможности и повышает надежность опрыскивателя. Кроме того, компьютер позволяет осуществлять автоматическое GPS управление поливными секциями в случае перекрытия уже обработанных площадей. Причем момент отключения/включения секций можно запрограммировать самостоятельно в процентном соотношении перекрытия.
• Абсолютная точность. Опционально возможна установка автоматического отключения/включения 4-х крайних форсунок справа и слева.
• Удобство эксплуатации. Система контроля штанги и ее высоты позволяет оперативно изменять высоту и угол обработки.

• Централизованный пост управления. В опрыскивателях повышенное внимание уделено таким элементам, как система регулирования расхода рабочего расхода и система подачи химикатов. Централизованный пост управления позволяет выполнять все основные операции - промывка бака и системы распылителей, включение мешалки. После заполнения и промывки оператор может вымыть руки или защитную одежду чистой водой из почти 70-литрового специального бачка.
• Высокая ремонтопригодность. Применение модульного подхода в конструкции поливной арматуры (краны, фитинги, трубопроводы) обеспечивает высочайшую ремонтопригодность, а использование простых и надёжных шаровых кранов позволяет избежать простоев агрегата, что особенно актуально для работы в сжатые агротехнические сроки, когда каждая минута на счету.

• Плавная работа. Форсунки распыляют водный раствор равномерно и в строго заданном направлении. Патентованная система подвески штанги обеспечивает безударный ход секций и плавную регулировку высоты штанги.
• Гашение горизонтальных колебаний. Ось поворота штанги в наивысшей точке, обеспечивает эффект самовыравнивания по принципу маятника. Дополнительные пружины и амортизаторы гарантируют стабильность штанги в работе даже на сложных агрофонах. Высокоэффективная защита крайней секции и разноориентированные шарниры соединения механических секций для эффективного гашения горизонтальных колебаний.
• Уникальная система гашения вертикальных колебаний. Запатентованное решение для гашения вертикальных колебаний – резинометаллический элемент Henschen исключает раскачивание штанги и не требует обслуживания.
• Инжекторные распылители. В базовой комплектации установлены тройные форсукодержатели револьверного типа и инжекторные распылители (-02, -03, -04), что позволяет более эффективно работать в ветреную погоду даже при скорости ветра до 8-10 м/сек. Диапазон нормы внесения при скорости 10 км/ч, л/га: 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный); До 500 при распылителях (-06 Серый); До 600 при распылитялях (-08 Белый).
• 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный);
• До 500 при распылителях (-06 Серый);
• До 600 при распылитялях (-08 Белый).

• 67-310 – при распылителях (-02 Жёлтый, -03 Синий, -04 Красный);
• До 500 при распылителях (-06 Серый);
• До 600 при распылитялях (-08 Белый).

• Улучшенный миксер. На опрыскивателе установлен активный химический миксер увеличенного объёма – 35 литров, что позволяет эффективно и с высокой производительностью смешивать как жидкие, так и порошкообразные препараты, обеспечивая качественное приготовление рабочей смеси.
• Цельнолитой бак. Цельнолитой бак для раствора из специального пластика толщиной 15 мм. гарантирует высокие эксплуатационные характеристики, а абсолютно гладкая внутренняя поверхность исключает отложения твёрдых частиц на стенках бака. Сливной канал по всей длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя. Канал оканчивается водяным колодцем глубиной 25 см, что предотвращает работу насоса в сухом состоянии.
• Производительность на высоте. Высокопроизводительный мембранно-поршневой насос (225 л/мин) обеспечивает равномерное внесение препаратов, качественное приготовление рабочей жидкости и активное перемешивание раствора для поддержания постоянной концентрации. Норма внесения от 60 до 500 л/га. Таким образом, Satellite 3200 может использоваться для полнообъемного и малообъемного опрыскивания – наиболее прогрессивных способов применения химикатов. Фильтры с самоочисткой на приёмной и напорной линиях эффективно удаляют механические примеси, обеспечивая качественную фильтрацию раствора, повышают удобство работы и снижают время на обслуживание машины.
• Самозабор воды. Шланг для забора воды длиной 20 метров с обратным клапаном и фильтром повышает удобство и автономность работы агрегата, позволяет использовать собственный насос опрыскивателя для самозакачки воды из внешних источников и водоёмов.

• Руководство по эксплуатации и католог запасных частей опрыскивателя RSM TS-3200 Satellite (1,0 Мб)
