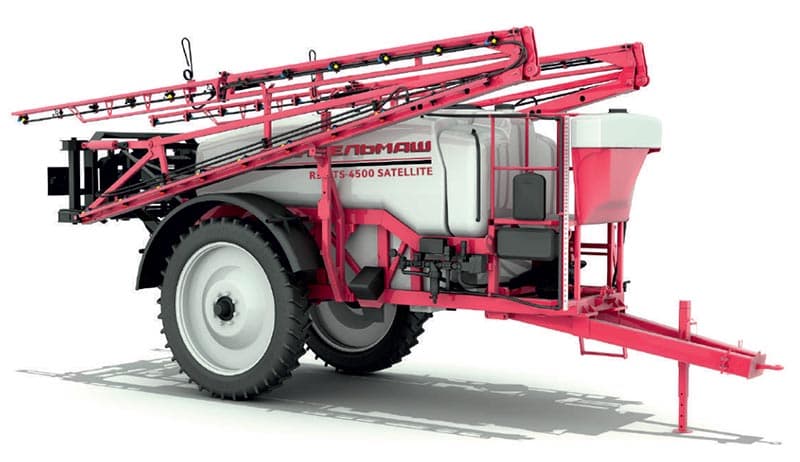

Опрыскиватель Ростсельмаш RSM TS Satellite

Предназначен для защиты растений и внесения удобрений в виде водяных растворов.

Опрыскиватели одинаково эффективны при применении в технологиях как сплошного, так и ленточного покрытия. Норма внесения удобрений задается оператором и автоматически поддерживается на указанном уровне вне зависимости от изменения скорости движения. Прицепные опрыскиватели RSM TS-3200/4500 Satellite способны вносить от 60 до 500 литров на гектар при скорости движения 12 км/ч.

Шасси и рама

• Для обеспечения надежности, устойчивости и высочайших эксплуатационных показателей опрыскивателя применена жесткая стальная сварная рама колыбельного типа. Это позволяет добиться размещения бака без дополнительного крепления и исключить поперечные перемещения бака;
• Интегрированное транспортное дышло;
• Высочайшее качество сварки рамы - полуавтомат в защитной среде;
• Площадка для механизатора с поручнями и рифленой поверхностью обеспечивает удобный доступ к основной заливной горловине, служит отличным «рабочим местом» при работе с химическими растворами в емкостях (можно поставить канистру);
• Благодаря низкому центру тяжести машина обладает хорошей устойчивостью при движении по полю и по дороге. Чтобы уменьшить тяговое сопротивление, большая часть массы опрыскивателя опирается на сцепное устройство трактора.

Колесный мост

• Жесткий усиленный мост из трубчатого профиля толщиной 12 мм;
• Механическая регулировка позволяет выбрать оптимальную колею опрыскивателя для работы по культурам с различным междурядьем;
• Мощные ступицы обеспечивают длительный срок службы даже при эксплуатации в тяжёлых условиях;
• Диапазон регулировки колеи 1,5 / 1,8 / 2,1 м.

Основной бак для раствора

• Бак выполнен из полиэтилена с гладкими внутренними стенками, что позволяет избегать отложений твердых частиц на стенках бака;
• Исполнение в светлом пластике позволяет уменьшить воздействие ультрафиолетовых солнечных лучей на раствор и избегать термического разложения химических компонентов;
• Сливной канал по всей длине бака, глубиной 10 см, обеспечивает качественную и полную подачу раствора к насосу при различных углах наклона опрыскивателя;
• Канал оканчивается водяным колодцем глубиной 25 см, что предотвращает работу насоса в сухом состоянии.

Дополнительные баки

• Для обеспечения безопасности окружающей среды и рабочего персонала при окончании работ на поле, смене химических реагентов необходимо провести очистку и промывку основного бака и трубопроводов, клапанов и насоса системы полива. Для этого на раме опрыскивателя смонтирована отдельная емкость для чистой воды, объемом 136 литров;
• В соответствии с требованиями по безопасности при проведении работ с химическими веществами на опрыскивателе размещена емкость с чистой водой объемом 56 литров для мытья рук.

Внешний смеситель

• Для приготовления химических растворов прямо на поле используется внешний смеситель химических реагентов;
• Объем смесителя 35 литров;
• Мойка для химической тары;
• Для удобства смеситель может опускаться по высоте.

Пост управления

• В опрыскивателях RSM TS-3200/4500 Satellite повышенное внимание уделено таким элементам, как система регулирования расхода и система подачи химикатов;
• К посту управления обеспечен удобный доступ с обеих сторон. Все краны, манометр, расходомер и регулирующий клапан-дозатор видны из кабины трактора;
• Для управления всеми функциями опрыскивателя (промывка, смешивание, опрыскивание, заполнение и т.д.) используются простые шаровые краны;
• Размеры трубопроводов и кранов стандартизированы, что обеспечивает высочайшую ремонтопригодность поливной арматуры;
• Используются для заправки чистой водой, готовым раствором или химикатами из внешнего источника (буксируемой цистерны) без выхода за пределы обрабатываемого поля;
• Заправочные горловины обеспечивают быстрое и удобное заполнение баков для раствора и чистой воды;
• Модульный принцип поливной арматуры позволяет легко поменять тип и размер заправочных горловин.

Насос

• Мембранно-поршневой насос производительностью 225 л/мин позволяет работать с нормами расхода от 60 до 450 л/га;
• Простая и надежная конструкция обеспечивает высокую ремонтопригодность.

Штанга

• Простой конструкции из стального профиля, усиленного в двух измерениях;
• Гидравлическое управление штангой из кабины трактора;
• Структура штанги защищает форсунки и трубопроводы от повреждений;
• Штанга оснащена надёжной и простой системой стабилизации;
• Самовыравнивание быстрое и точное;
• Патентованная система подвески штанги обеспечивает безударный ход секций и плавную регулировку высоты штанг;
• Параллелограммная подвеска штанги;
• Силовыми элементами являются усиленные гидравлические цилиндры.

Система стабилизации

• Центральный узел (ось) подвеса стрелы располагается вверху конструкции, что позволяет стреле занимать нейтрально положение по принципу рычажных весов или маятника;
• Ярко выражен эффект самовыравнивания, а дополнительные пружины и амортизаторы гарантируют высокую стабильность штанги в работе;
• Шарниры соединения механических секций штанги, сориентированны под разными углами друг относительно друга;
• Такое расположение шарниров, в сумме с большой массой штанги минимизирует эффект «хлопанья крыльями».

Запатентованное решение – резинометаллический элемент Henschen

• Опрыскиватели RSM TS-3200 Satellite единственные в своем роде оснащены системой гашения вертикальных колебаний на основе резино-металлического шарнира Henschen®;
• Шарнир не требует обслуживания в течение всего срока эксплуатации.

Защита крайней секции

• Крайние секции оснащены шарнирными сочленениями, которые при контакте с препятствием могут изгибаться назад-вверх и автоматически возвращаться в исходное положение;
• Мягкий возврат в рабочее положение, продлевая срок службы штанги;
• Пружина не позволяет секции «зависнуть» в сложенном состоянии и обеспечивает стабильность защиты;
• Уловитель с регулируемым усилием срабатывания надёжно удерживает секцию в работе, обеспечивая максимальную эффективность.

Управление поливом с GPS

Полевой компьютер с функцией курсоуказателя и GPS уже в базовой комплектации позволяет успешно работать по технологиям Точного Земледелия. Автоматически отключать и включать поливные секции либо сами форсунки в зонах перекрытия, осуществлять параллельное вождение и передвигаться по точно заданному маршруту, обеспечивая тем самым предельно точное внесение СЗР и существенную экономию затрат. А для работы ночью такие функции просто незаменимы.

GPS/Глонасс-курсоуказатель, компьютер управление выливом и автоматическое отк/вкл поливных секций в базе, автоматическое откл/вкл 4-х крайних форсунок справа и слева - база для TS-4500, опция - для TS-3200.

Удобство и эффективность

• Шланг для забора воды длиной 20 метров с обратным клапаном и фильтром повышает удобство и автономность работы агрегата, позволяет использовать собственный насос опрыскивателя для самозакачки воды из внешних источников и водоёмов;
• Фильтры с самоочисткой на приёмной и напорной линиях эффективно удаляют механические примеси, обеспечивая качественную фильтрацию раствора, повышают удобство работы и снижают время на обслуживание машины.
