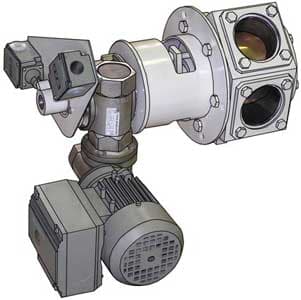

Переключатель двухпозиционный ПД

Предназначен как для разделения, так и для объединения потоков муки при давлениях в мукопроводах до 0,3-0,5 атм.

Переключатели двухпозиционные ПД-75, ПД-100 переключаются вручную. ПДЭ-2-75 и ПДЭ-2-100 переключаются электромеханическим способом или дистанционно и применяются в зависимости от электрической схемы и схемы автоматики управления двухпозиционных переключателей.

Переключатель состоит из чугунного корпуса с двумя каналами диаметром 75 (100) мм, одним сквозным магистральным, другим под углом 45 градусов к нему для ответвления, бронзовой конусной пробки со сквозным отверстием диаметром 75 (100) мм. Корпус имеет верхнюю и нижнюю крышки, которые крепятся болтами к корпусу.

Двухпозиционный переключатель устанавливается на мукопроводе в местах разветвления при бестарной внутризаводской транспортировке муки.

Вращение пробки осуществляется стержнем от электродвигателя через мотор-редуктор. Для фиксирования поворота пробки в двух крайних положениях на валу редуктора установлена втулка с выключателем (упором). Конечные выключатели крепятся на специальном кронштейне на корпусе редуктора. При нажатии кнопки на панели пульта управления включается электродвигатель с приводом и пробка поворачивается в нужную сторону, выключатель (упор) нажимает на ролик концевого выключателя и электрическая цепь размыкается. При необходимости поворота пробки в другую сторону, включают на пульте управления соответствующую электроцепь, электродвигатель совершает реверсивный ход в обратном направлении, выключатель (упор), поворачиваясь, размыкает концевой выключатель и движение прекращается.
