Пневмоперегружатель Жаско

Предназначен для транспортировки зерновых культур и других схожих по физическим свойствам сыпучих продуктов.

Применение пневмоперегружателей позволяет перемещать продукт на значительные расстояния, производить загрузку и разгрузку автомобильного, железнодорожного транспорта, емкостей хранения продуктов, судов.

Работа перегружателя осуществляется за счет разряжения в пневмосистеме: воздух, засасываемый через заборное устройство, захватывает продукт и транспортирует его в циклон-осадитель. В результате уменьшения скорости потока продукто-воздушной смеси и центробежных сил, возникающих при изменении направления потока, в циклоне происходит отделение продукта, который через шлюзовой затвор выводится и подается в нагнетающий продуктопровод для дальнейшей транспортировки.

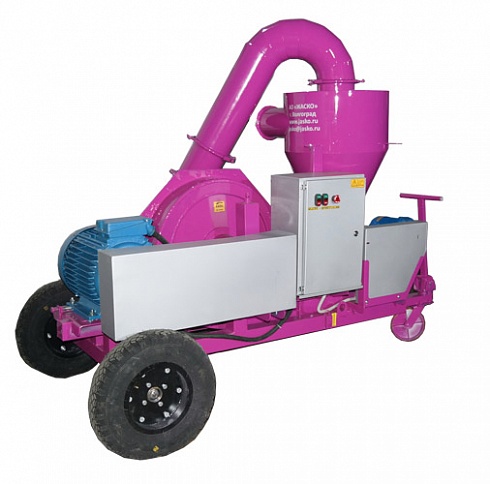

Пневмоперегружатель состоит из вентилятора высокого давления с электродвигателем, циклона-осадителя, шлюзового затвора, воздуховода, пульта управления, которые установлены на раме, а также продуктопроводов, устройства заборного, циклона-успокоителя.

Принцип работы:

Вентилятор создаёт вакуум в заборном циклоне, в который по приёмному трубопроводу засасывается зерно с помощью специального заборного устройства. Освободившийся в циклоне от зерна воздух подаётся в вентилятор и далее в напорный трубопровод. Шлюзовое устройство разделяет вакуум циклона и давление напорного трубопровода и одновременно пересыпает зерно в напорный трубопровод, в котором продукт подхватывается воздухом и перемещается в точку выгрузки.

По заказу возможно изготовление пневмоперегружателя из нержавеющей стали.

Преимущества:

• Большие резиновые колеса ПП устойчивы, долговечны, позволяют передвигать пневмоперегружатель по неровным поверхностям складских территорий.
• Рама пневмоперегружателя ПП крепкая, не прогибается.
• Забор воздуха из циклона в вентилятор осуществляется через металлический трубопровод. Так как воздух поступает с пылью и примесями, содержащимися в продукте, гибкий трубопровод быстро протирается.
• Конструкция приемного циклона. Ниже приведено схематичное изображение приемного циклона, используемого в пневмоперегружателе ПП-25. Данная конструкция (циклон в циклоне) имеет ряд преимуществ по сравнению с циклоном других производителей (циклон с сеткой): благодаря двум ступеням очистки – пыль и мелкая фракция не попадет в вентилятор, происходит окончательное разделение воздуха и продукта во втором (внутреннем) циклоне.
• благодаря двум ступеням очистки – пыль и мелкая фракция не попадет в вентилятор,
• происходит окончательное разделение воздуха и продукта во втором (внутреннем) циклоне.

• благодаря двум ступеням очистки – пыль и мелкая фракция не попадет в вентилятор,
• происходит окончательное разделение воздуха и продукта во втором (внутреннем) циклоне.

При конструкции приемного циклона с сеткой (как у других производителей) мелкий продукт проскакивает через неё и попадает в вентилятор что приводит его к преждевременному износу, если же установить сетку мелкого диаметра – она будет забиваться, что ведет к значительному уменьшению производительности. Если в продукте есть шелуха или пленка, а также если сам продукт мелкодисперсный, на сетке образуется трудно очищаемая пробка (более трудоемкое и сложное обслуживание).
