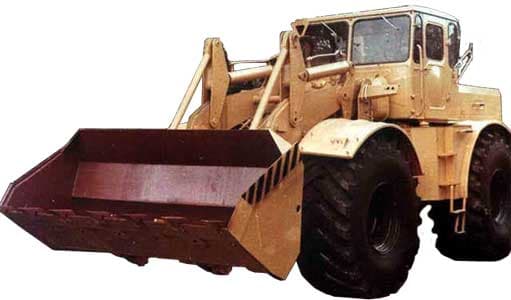

Погрузчик сельскохозяйственного назначения Кирсановский машиностроительный завод П-4/85

Производство прекращено.

Предназначен для погрузки удобрений, сыпучих и мелкокусковых материалов в транспортные средства, различные приемные устройства и в отвалы.

Погрузчик может использоваться на предприятиях по производству минеральных удобрений, складах сельхозхимии и прочих областях сельского хозяйства. Погрузчик может эксплуатироваться в районах с умеренным климатом в диапазоне температур окружающего воздуха ±40°С в соответствии с ГОСТ 15150-69, исполнение «У», категория размещения Ι.

Предупреждение: к эксплуатации допускаются погрузчики, у которых камеры задних колес заполнены 1300 кг раствора-балласта в соответствии с указаниями инструкции трактора.

Состав, устройство и работа.

Погрузчик представляет собой погрузочное оборудование, устанавливаемое на грузовую полураму базового трактора К-701 и состоит из портала сварной конструкции, к которому шарнирно крепится стрела в виде двух балок, соединенной трубчатой поперечиной. Сварной ковш шарнирно связан со стрелой и механизмом выравнивания. Гидроцилиндры двухстороннего действия обеспечивают поворот ковша, а также подъем и опускание стрелы. Гидроцилиндры приводятся в действие насосом, установленном на базовом тракторе. Механизм выравнивания ковша выполнен по двухступенчатой параллелограммной схеме. Для движения трактора задним ходом в процессе работы погрузчика, трактор должен быть оборудован реверсивным механизмом управления. Установка реверсивного управления, прилагаемого к погрузчику, входящего в комплект запасных частей, осуществляется потребителем перед вводом погрузчика в эксплуатацию согласно инструкции по монтажу, эксплуатации и техническому уходу оборудования. При установке реверсивного оборудования на К-701 необходимо переустановить колеса трактора и зеркала заднего вида.
