Система электрооборудования посевного комплекса МПК

Предназначена для контроля технологического процесса работы посевного комплекса, имеющего общие или раздельные системы высева семян и удобрений, и предоставления оператору информации по контролируемым технологическим параметрам и исправности оборудования, что позволяет своевременно принимать необходимые меры для обеспечения качества сева и предотвращения выхода из строя оборудования.

Системы электрооборудования МПК для посевных комплексов "Кузбасс" и "Томь-10" производится на современной (в основном импортной) элементной базе. Поскольку одним из самых критичных мест в любой автотракторной электронике являются электрические разъемы, используются изделия ведущих мировых производителей: Neutrik, Tyco Electronics, Wago.

За время изготовлено выпущено несколько сотен (с 2001 по 2015 год) комплектов систем электрооборудования различных модификаций.

Состав системы зависит от конструктивного исполнения посевного комплекса и варианта поставки. Базовый комплект системы включает в состав устройства и датчики для контроля работы оборудования на бункере и монитор с цветным дисплеем для отображения информации в тракторе. Для контроля процесса высева на посевной агрегат-культиватор может дополнительно устанавливаться система контроля засорения семяпроводов.

В состав системы электрооборудования МПК-04 входят следующие основные комплектующие :

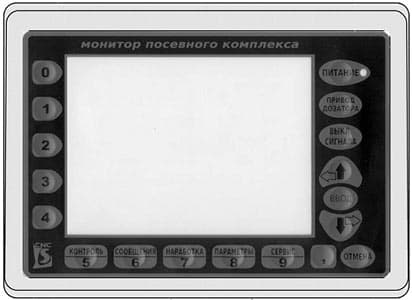

• монитор (в комплекте с кнопкой дистанционного управления муфтой привода);
• тахометр;
• коробка распределительная;
• датчики уровня семян и удобрений в отсеках бункера;
• датчики вращения вала вентилятора и вала дозатора на бункере;
• концентратор датчиков потока семян;
• датчики потока семян;
• комплект соединительных кабелей.

Возможности базового комплекта.

Ручное включение и выключение электромагнитной муфты сцепления вода вала дозатора с монитора или дистанционной кнопки.

Для контроля предоставляется следующая информация:

• частота вращения вентилятора на бункере;
• состояние электромагнитной муфты сцепления привода вала дозатора бункера (включена или выключена);
• наличие или отсутствие вращения вала дозатора;
• уровень семян и удобрений в отсеках бункера выше или ниже минимального уровня для своевременной загрузки бункера;
• низкое давление масла в дизельном двигателе привода вентилятора;
• засеянная площадь;
• наработка дизельного двигателя вентилятора;
• напряжение питания системы;
• неисправность устройств;
• просмотр и изменение параметров.

Для контроля засорения семяпроводов предоставляется следующая информация:

• конфигурация схемы семяпроводов (общая или раздельные системы высева семян и удобрений, количество распределителей (раздельно – семян и удобрений при раздельных системах), количество датчиков потока на распределителях);
• автоматическое управление электромагнитной муфтой привода вала дозатора при наличии концевого выключателя положения рамы (поднята – опущена);
• норма высева в процессе сева и ее калибровка (раздельно – семян и удобрений при раздельных системах высева);
• снижение потока и засорение семяпроводов;
• неисправность системы контроля засорения;
• просмотр и изменение параметров.

Для уменьшения погрешности измерения засеянной площади необходимо выполнение процедуры коррекции счетчика засеянной площади.

Возможны два варианта электропитания системы.

• Питание осуществляется от автономной системы электроснабжения дизельного двигателя привода вентилятора или бортовой сети трактора на комплексах с гидроприводом вентилятора.
• При подаче питания от трактора с напряжением бортовой сети 24 В устанавливается преобразователь напряжения.

Ток потребления по цепи 24 В примерно в два раза меньше потребляемого тока нагрузки по цепи 12 В.

Работоспособность изделия обеспечивается при температуре до минус 20°C для предпродажной подготовки и подготовки к посевной в осеннезимне-весенний периоды, монитор перед проверками рекомендуется хранить при положительной температуре.

Диапазон температур хранения для монитора, °C: -30 ... +55.

Диапазон температур хранения для прочего оборудования, °C: -45 ... +55.

Степень защиты от проникания влаги и пыли соответствует требованиям ГОСТ 14254:

• Монитор – IP20;
• Кнопка дистанционная – IP30;
• Тахометр – IP54;
• Коробка распределительная – IP54;
• Датчик уровня – IP67;
• Датчики вращения вентилятора и дозатора – IP67;
• Концентратор датчиков потока – IP65;
• Датчики потока – IP67.

Версия программного обеспечения устройств характеризует этап корректировки программы, связанной с устранением ошибок, дальнейшей модернизацией и повышением функциональности, устанавливается на предприятии-изготовителе системы электрооборудования и недоступна для изменения.
