Устройство виброзагрузочное ВРУ

Предназначено для плавной разгрузки муки из бункеров (силосов) в складах для бестарного хранения муки.

Работает как с пневматическими так и с механическими системами подачи муки в бункер и выгрузки из него.

Устройство:

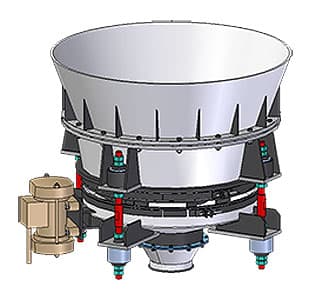

Представляет из себя корпус конической формы, который при помощи фланца прикручивается к ответному фланцу, приваренному к бункеру. Ответный фланец бункера усиливается косынками.

К корпусу при помощи кронштейнов и 4-х шпилек подвешивается конус, который может совершать круговые движения в горизонтальной плоскости. Внутри конуса на стойках закреплена тарелка, которая непосредственно соприкасается с мукой и ворошит её.

К нижней части конуса крепится переходной конус, предназначенный для непосредственного присоединение следующего технологического оборудования при помощи гибкой вставки. На корпусе и конусе имеются пластины с отверстиями для присоединения заземляющих проводов.

На конусе закреплён вибратор на специальной площадке. Корпус и конус соединены между собой гибкой вставкой, которая притягивается к ним при помощи хомутов.

Шпилька крепится к кронштейну через резиновые кольца, шайбы, втулки и гайки.

Принцип работы:

1. При отключенном вибраторе конус находится в состоянии покоя, а так как зазор между тарелкой и корпусом мал, то мука не просыпается.

2. При включении вибратора конус совершает вращательное движение в горизонтальной плоскости, а вместе с ним и тарелка, которая воздействуя непосредственно на муку в бункере заставляет её просыпаться через зазор между тарелкой и корпусом.

3. Далее мука ссыпается по внутренней стенке конуса и переходного конуса на дальнейшее технологическое оборудование.

4. Количество ссыпаемой муки (производительность ВРУ) зависит от амплитуды колебаний конуса, которая зависит от количества муки в бункере и величины эксцентриситета дисков в вибраторе. Производительность настраивается дисками вибратора в зависимости от необходимой потребности в муке.

5. При выключении вибратора поток муки постепенно прекращается.
