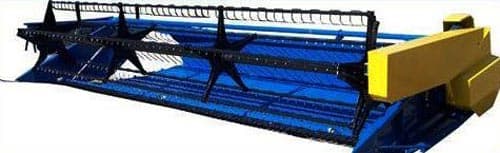

Жатка валковая навесная Бердянский завод сельхозтехники ЖВН-6У

Предназначена для скашивания зерновых, колосовых и крупяных культур при раздельном способе уборки с укладкой скошенной массы в одинарный валок. Используется во всех почвенно-климатических зонах. Жатка может использоваться в качестве прокосчика, обкосчика и для укладки сдвоенных валков, для чего на левой боковине предусмотрен отводной щит.

• Жатка ЖВН-6У-01 навешивается на комбайны СК-5М «Нива», «Нива Эффект», «Енисей-1200» (выпуска до 01.01.2003 г.), СКД-5 «Сибиряк» непосредственно на наклонную камеру комбайна не вызывая этим демонтажа основных узлов.
• Модель ЖВН-6У-02 является модификацией серийной жатки ЖВН-6У и полностью подготовлена для агрегатирования с самоходными шасси косилок-плющилок КПС-5Г, КПС-5Б, Д-101 и энергосредствами Е301-304. Отличается от базовой модели системой навески и наличием промежуточной передачи.

• Использована принципиально новая безредукторная схема привода транспортёра и ножа режущего аппарата. Вместо ненадёжного редукторного привода ведущего вала транспортёра применена ременная передача, что значительно снижает риск остановки транспортёрной ленты вследствие заклинивания либо поломки ранее применяемого редуктора, а также позволяет экономить на ремонте.
• Жатка может быть оснащена режущим аппаратом типа "Shumacher".
• Улучшена конструкция шатуна и кулисы привода ножа и её крепление.
• Применен штампованный стальной вариатор привода мотовила с применением подшипников качения и стальной звёздочки. Привод ножа осуществляется от шатуна через коромысло соединенное с головкой ножа и шатуном посредством подшипников ШС-25 вместо стальных щёчек и сферических пальцев. В конструкцию шатуна введены 2 сайлентблока, что снижает ударные нагрузки приходящиеся на всю кривошипно-шатунную группу и кулису, увеличивая тем самым срок службы подшипников и узлов. Вал коромысла надёжно закреплён бугелями вместо кронштейнов из листа.
• Жатка оснащена новым противонамоточным двухэксцентриковым мотовилом, полностью исключающим наматывание растительной массы.
• Значительно усилены брус режущего аппарата, верхний пояс рамы жатки, боковины, балка мотовила и другие её элементы, что повысило надёжность жатки.
• Расширяющаяся в сторону выбросного окна платформа гарантирует качество формирования валка и высокую надёжность протекания технологического процесса.
• На жатке применяется мотовило универсальное, бесшпренгельное, пятилопастное с механизмом наклона граблин, противонамоточное, исключающее наматывание в месте соединения «луч-труба граблины» растительной массы. На цапфе вала мотовила установлена предохранительно-обгонная муфта, что при критических нагрузках исключает поломку мотовила и облегчает его техническое обслуживание(можно прокручивать мотовило по ходу его движения не прикладывая больших усилий). От правильной сборки и установки мотовила на жатке, зависит его надёжная работа и качество выполнения технологического процесса. Поддержки мотовила выполнены из трубы 80х40 вместо 60х30, что исключает возможность их деформации.
• Вместо ненадёжного чугунного вариатора (недостаточное качество литься, быстрый износ) применен штампованный из стального листа с использованием подшипников качения вместо подшипников скольжения и звёздочки из стали, что делает вариаторную группу более надёжной и долговечной в сравнении с предыдущими моделями, используемыми на жатках ЖВН-6А и ЖВН-6Б.
• Отводной щит на левой боковине позволяет выполнять прокосы и формировать сдвоенные валки. Брус режущего аппарата значительно усилен, что исключает его деформацию.
• Верхний пояс жатки значительно усилен в районе выбросного окна.
