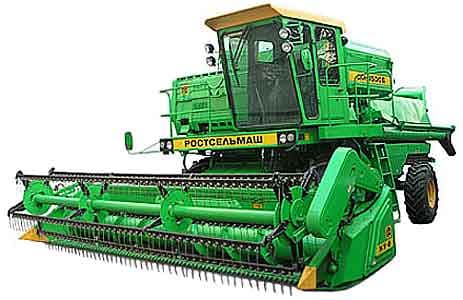

Комбайн зерноуборочный Ростсельмаш Дон-1500 Б

Производство прекращено в 2007 году.

Предназначен для уборки различных зерновых культур прямым и раздельным комбайнированием.

Классическая однобарабанная система. Молотильный барабан самого большого диаметра. Набор широкозахватных жаток. Зерновой бункер оптимального объема в сочетании с быстротой выгрузки. Гидростатический привод ходовой части - легкость управления и маневренность. Увеличенный топливный бак - сокращение времени на дозаправку. Комфортабельная кабина - все условия для продуктивного труда.

Жатки с копирующим аппаратом, камнеуловитель - высокопроизводительная уборка на трудных полях. Наклонная камера особой конструкции. Механизм реверса наклонной камеры, глубокий сброс деки - быстрое восстановление работоспособности. Вибропобудители бункера - выгрузка в условиях повышенной влажности.

Большая площадь односекционного подбарабанья - мягкий и тщательный обмолот. Двухступенчатая система очистки с мощным вентилятором и устройством автономного домолота - целое и чистое зерно. Однобарабанный обмолот с клавишным соломотрясом - низкие затраты энергии и высокое качество зерна.

Широкий выбор дополнительного оборудования - эффективная уборка разнообразных культур. Гибкая работа с незерновой частью урожая - приспособленность к любой агротехнологии.

Простая и рациональная конструкция - залог эксплуатационной надежности. Новое гидрооборудование - высококачественное комплектующие, усовершенствованные технологии сборки. Усиленные сварные швы, упрочненные элементы ответственных узлов - повышение запаса прочности. Высокая сохраняемость - нетребовательность к условиям зимнего хранения. Сбор статистической информации о работе комбайнов - непрерывное повышение надежности и долговечности.

Сниженная потребляемая мощность, неприхотливый двигатель, мощная система фильтрации - экономичное потребление ГСМ. Новые ремни, износостойкость ножей - увеличенный ресурс деталей плановой замены. Удобный доступ, минимум точек смазки - простое и быстрое техобслуживание.

Простое и понятное устройство - легкий поиск неисправности. Распространенность и доступность запасных частей - минимум расходов на ремонт.

Для уборки незерновой части зерновых колосовых, зернобобовых, крупяных культур, семенников трав и подсолнечника комбайн "Дон-1500Б" агрегатируется измельчителем ПКН-1500Б (ПКН-1500Б-01).

Уборка незерновой части урожая может производиться по следующим шести технологическим схемам:

• Сбор измельченной соломы с половой в сменную тележку, прицепленную к комбайну.
• Сбор измельченной соломы с половой в постоянно прицепленную к комбайну тележку, используемую как копнитель большой емкости и разгружаемую на убираемом поле гидросистемой комбайна.
• Сбор половы в тележку и укладка соломы в валок.
• Сбор половы в тележку и разбрасывание измельченной соломы по полю.
• Укладка соломы с половой в валок для последующего его подбора.
• Разбрасывание измельченной соломы с половой по полю.

Новые измельчители-разбрасыватели 10Б.14,60, изготавливаются на ОАО "Ростсельмаш" для "Дон-1500Б" серийно с августа 2003 г. В отличие от универсального измельчителя ПКН-1500Б-01 имеют более простую и надежную конструкцию, повышенную степень измельчения.

Измельчитель-разбрасыватель ИРС-10 работает по двум технологическим схемам:

• Измельчение и разбрасывание соломы по полю.
• Укладка неизмельченной соломы в валок.

Преимущества нового измельчителя-разбрасывателя 10Б.14.60:

Соответствие современным требованиям уборки НЧУ. Современные способы уборки незерновой части урожая подразумевают:

• Измельчение соломы и разбрасывание по полю для последующей запашки с целью образования перегноя;
• Укладка соломы в валок для последующего подбора и прессования;

Измельчитель расположен ниже, что значительно облегчает обслуживание и ремонт.

Повышенная надежность и долговечность: упрощенная конструкция и уменьшенный размер измельчающего барабана позволили снизить количество узлов и уменьшить ударные нагрузки.

Степень измельчения соломы (процент содержания частиц менее 10 м) самая высокая и равна 97%. Для сравнения, степень измельчения у ПКН-1500-01 - 69%. Это достигнуто за счет увеличения числа ножей, режущих кромок ножа и частоты вращения барабана.

Для изменения схемы технологического процесса на новый измельчитель-разбрасыватель требуется около 7 мин., для ПКН-1500 тратилось 15 мин.

Копнитель предназначен для сбора соломы и половы за молотилкой, формирования и выгрузки на поле незерновой части урожая в виде копны. Представляет собой навешиваемый на молотилку агрегат, состоящий из следующих основных частей и механизмов: капота, соломонабивателя, механизма сбрасывания копны, сигнализатора, клапана копнителя, боковин левой и правой, щитка сброса соломы.

Для применения раздельной уборки урожая зерноуборочный комбайн "Дон-1500Б" комплектуются подборщиками. Подборщик навешивается на специальную платформу шириной 4,0 м, состоящую из корпуса, шнека и проставки. В состав подборщика входит транспортер, нормализатор и уравновешивающее устройство. Копирование рельефа почвы в продольном и поперечном направлениях обеспечивается шарнирной подвеской транспортера к платформе.
