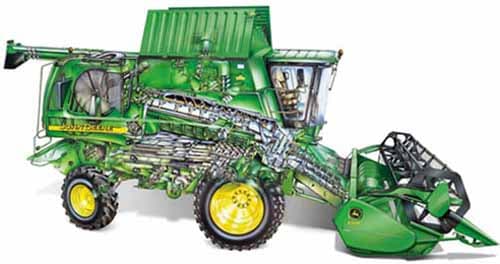

Комбайн зерноуборочный с аксиально-роторной системой обмолота и сепарации John Deere серии 900 STS

Производство прекращено.

Предназначен для уборки зерновых культур. Комбайны серии 9000 имеют аксиально-роторную систему обмолота и сепарации. Независимо от страны происхождения, все комплектующие в технике Джон Дир произведены в соответствии с метрической системой измерения, а снабжение запасными частями производится со складов в Европе.

Наклонная камера.

Усиленный привод обеспечивает стабильную подачу массы в тяжелых условиях уборки. Наклонная камера имеет 6 регулировок - как в поперечном, так и продольном направлениях, что обеспечивает максимальную приспособляемость к состоянию культуры и рельефу поля. В отличие от большинства современных комбайнов производства других компаний, на комбайнах Джон Дир можно также регулировать угол атаки жатки, что позволяет более эффективно комбайнировать полёгшие хлеба и низкостелющиеся культуры, при минимальном износе днища жатки. С другой стороны, данная регулировка обеспечивает параллельность днища жатки полю, при установке шин/колес с нештатной размерностью - либо при уменьшении давления в шинах для увеличения сцепления с почвой. Таким образом, достигается максимальная производительность комбайна и практически исключается возможность захвата почвы даже на неровных полях.

Электрогидравлическая автоматическая система копирования рельефа поля "Хедертрак" обеспечивает работу с одинаково высокой производительностью на неровных полях, полях с уклоном, при работе ночью, а также и при уборке полёглых хлебов. Вся информация о работе системы и состоянии рельефа поля выводится на специальный монитор.

Увеличенная длина наклонной камеры обеспечивает оператору великолепный обзор рабочей зоны жатки.

Самое мощное устройство реверсирования - 100 л.с. При реверсировании мотовило автоматически вращается в обратном направлении.

Для установки/разъединения жатки не требуется инструмент; магистрали гидравлики и провода электрики жатки собраны в единой разрывной муфте (фото слева). В отличие от аналогичных устройств на комбайнах других производителей, здесь также имеется дополнительное устройство для одновременного управления замком крепления жатки, что обеспечивает дополнительный комфорт.

Система обмолота STS.

Инновационный подающий барабан-питатель обеспечивает равномерную запитку главного ротора массой. Подача массы происходит на сегменте в 270 градусов, в то время как у остальных производителей - только на 180 градусов.

Инновационная система обмолота STS состоит из трех частей: на первом участке обеспечивается распределение и подача массы к зоне обмолота, на втором участке, представленном 27 молотильными элементами, происходит обмолот массы и на последнем происходит отделение оставшегося в соломе зерна.

В комбайнах STS реализована 3-ступенчатая ассиметричная рубашка ротора, высвобождающая хлебную массу постепенно, когда ее ворошение возрастает по мере вымолачивания. В верхней части деки ротора находятся пластины, направляющие массу к задней части комбайна. Для более оптимального высвобождения хлебной массы и ее вспушивания, расстояние витками увеличивается. Данное решение не только улучшает вымолачивание, но и требует меньшего отбора мощности и, следовательно, снижает расход топлива за счет более оптимального продвижения хлебной массы по ротору. Не происходит также ненужного перетирания соломы.

Отделяющая часть ротора состоит из шести рядов пальцев, интенсивно разрывающих слой соломы и обеспечивающих отсутствие потерь даже в самых тяжёлых условиях уборки.

После главного ротора установлен подающий барабан, транспортирующий массу от ротора к соломоизмельчителю. Барабан состоит из 5 лопастей, сменные гребенки которых можно переворачивать, увеличивая срок их службы и снижая эксплуатационные расходы.

Подбарабанье бывает 3 видов: крупноячеистое проволочное, мелкоячеистое проволочное и прутковое. Крупноячеистое проволочное подбарабанье рекомендуется использовать при обмолоте попкорн-кукурузы, соевых бобов. Мелкоячеистое проволочное подбарабанье рекомендуется устанавливать при обмолоте зерновых, подсолнечника, рапса, ржи, кукурузы (до 25% влажности), а также трудновымолачиваемых мелкосеменных культур и риса. Прутковое подбарабанье устанавливается при уборке кукурузы на зерно (в сухих условиях), соевых бобов и зеленого горошка (требуется дооборудование комбайна выгрузным ленточным транспортером).

Очистка.

Конструктивно система очистки состоит из транспортирующих шнеков, предварительного очистителя, решет грубой и тонкой очистки, роторного вентилятора. Роторная конструкция вентилятора обеспечивает плотный поток воздушной массы, равномерно по всей ширине. Воздушный поток распределяется между решетами в пропорции 20 к 80.

Мощные износостойкие конвейерные шнеки легко и равномерно подают материал на решётный стан. Высокая эффективность шнеков особенно заметна при уборке высокоурожайных культур, например при уборке кукурузы. Предварительный очиститель удаляет до 40 % половы. Таким образом, разгружаются главные решёта. Лазерная система слежения за объёмом невымолоченного зерна обеспечивает передачу точной информации, которая необходима для правильной настройки компонентов системы очистки.

Стандартно устанавливаются пластинчатые универсальные решёта, возможна установка специальных плоских решёт, например для уборки кукурузы. На комбайнах серии STS устанавливаются сервомоторы регулировки зазора решёт из кабины (на модели 9880 - стандартная комплектация), управляемые системой автоматической регулировки настроек комбайна на целый ряд культур. Регулировка решет производится автоматически, исходя из заранее заданных показателей для конкретной комбайнируемой культуры, на ходу. Это позволяет уменьшить потери зерна на очистке, при одновременном увеличении эффективности рабочего времени и общей наработки комбайна.

Зерновой бункер ёмкостью до 11000 л.

Комбайн модели 9880 имеет бункер, оборудованный двустворчатой крышкой, предотвращающей попадание влаги. На ряд моделей возможна установка специальной надставки, увеличивающей полезный объем зернового бункера. Открытие крышки бункера осуществляется с пульта управления в кабине. Взять пробу зерна из бункера можно прямо с площадки кабины.

Выгрузной шнек поставляется в 3 вариантах: 5,60 м, 6,60 м и 6,90 м - в зависимости от выбранной ширины жатки. При разгрузке на ходу возможно увеличение мощности двигателя на 34 л.с., что позволяет одновременно вести комбайнирование и обмолот.

На комбайнах STS 9760 и 9860 серийно установлен высокопроизводительный привод выгрузного шнека: бункер емкостью 11000 л выгружается за 1,5 минуты. Разгрузка зерна возможна в любом положении разгрузочного шнека.

Соломоизмельчитель.

Солому можно либо укладывать в валки, либо измельчать и распределять по полю. Комбайны серии STS серийно оборудуются соломоизмельчителем с интегрированным разбрасывателем половы; при этом полова разбрасывается с общим потоком измельченной соломы либо выбрасывается в сторону.

Разбрасывание соломы производится равномерно на ширину до 9,15 м, что особенно важно при минимальной и нулевой технологии обработки почвы.

Два диапазона числа оборотов соломоизмельчителя (1500 и 3200 об/мин) позволяют выбрать оптимальную величину для работы с зерновыми культурами, кукурузой и другими культурами. Привод соломоизмельчителя производится 2-ручьевыми клиновидными ремнями, что гарантирует полную передачу мощности и дольший срок службы. Шкивы привода соломоизмельчителя расположены ближе к земле, для облегчения смены диапазона скорости его работы.

Для крупного измельчения можно использовать обычные или неподвижные ножи, для мелкого измельчения - зубчатые ножи. Причем, ножи соломоизмельчителя, расположенные по бокам, имеют загнутую в виде лопатки форму, обеспечивая дополнительный напор воздуха для рассеивания измельченных остатков на большую ширину.

Возможна электромеханическая регулировка лопастей отражателя прямо из кабины, позволяющая осуществлять регулировку с учётом силы и направления ветра и рельефа почвы, особенно, при работе на склонах.

Комфортабельная кабина.

Система автоматического контроля температуры воздуха в кабине входит в стандартную комплектацию комбайна. Отличный обзор рабочей зоны - площадь остекления 5,2 м². Органы управления удобно расположены в логической последовательности.

Четыре раздельных дисплея с кнопками управления удобно расположены на правой вертикальной стойке кабины. В отличие от многих современных комбайнов других производителей, комбайны Джон Дир более просты в управлении, поскольку они не имеют сложных иерархических систем меню. Поэтому и обучение управлению комбайнами Джон Дир занимает меньше времени, а операторы комбайнов используют весь потенциал машин.

Приводы.

Привод ротора оборудован системой "Пози-Торк" - автоматического натяжения ремня в зависимости от отбираемой мощности, что обеспечивает передачу усилия от двигателя без потерь и проскальзывания ремня, т.е. без потерь мощности (и излишнего расхода топлива). Одновременно, система "Пози-Торк" снижает износ ремня привода, снижая расходы по эксплуатации комбайна.

В целом система приводов комбайна STS включает всего 12 ременных передач, что также снижает эксплуатационные расходы и увеличивает его надежность. Приводы решет и зернового элеватора расположены справа, по ходу движения комбайна, обеспечивая свободный доступ к сепаратору.

Жатки и адаптеры.

Комбайны серии STS комплектуются жесткими и плавающими шнековыми и полотняными зерновыми жатками, кукурузными адаптерами и валковыми подборщиками.

Комплектация / дополнительное оборудование.

Комбайны комплектуются, в зависимости от конкретных условий эксплуатации и пожеланий заказчика, разными видами подбарабаний, наборами для дооборудования комбайна на уборку кукурузы и другими видами оборудования. Джон Дир предлагает также широкий выбор типоразмеров и марок шин, например, шины Бриджстоун/Файрстоун, гарантийный срок эксплуатации которых в СНГ составляет 4 года.

Система компьютерного мониторинга урожая "Гринстар". Эта система обеспечиваеь текущей информацией об урожайности убираемой культуры и её влажности. Система позволяет составлять компьютерные карты урожайности полей, которые затем могут использоваться последующим шлейфом машин Джон Дир.

Новейшей разработкой Джон Дир является система "АвтоТрак" для зерноуборочных комбайнов, которая автоматически управляет движением комбайна по полю, параллельно предыдущим проходам. Система обрабатывает сигнал одновременно с 21 спутника, находящегося на геостационарной орбите Земли. Таким образом, обеспечивается беспрецедентная точность проходов, а максимальная погрешность составляет не более 5 см. Вы сможете по достоинству оценить эту дополнительную опцию работая с широкой жаткой, захватом, например, 9 м, а также на склонах и в темное время суток. Благодаря "АвтоТрак" нагрузка на механизатора уменьшается и увеличивается производительность комбайна.

Все зерноуборочные комбайны серии STS могут быть оборудованы системой "ХарвестСмарт", которая автоматически регулирует рабочую скорость комбайна, исходя из целого ряда факторов: условия комбайнирования (влажность хлебной массы, комбайнирование на склонах), объем хлебной массы на транспортере наклонной камеры и молотильном барабане, загрузка соломотряса, величина потерь за соломотрясом, нагрузка на двигатель. "ХарвестСмарт" значительно увеличивает производительность работы комбайна, при одновременном улучшении качества вымолоченного зерна.

Решетный стан может быть оборудован электромеханической регулировкой угла наклона решет (в модели 9880 - входит в стандартную комплектацию). В совокупности с системой автоматической регулировки настроек (на целый ряд культур) комбайна. Регулировка решет производится автоматически, исходя из заранее заданных показателей для конкретной комбайнируемой культуры, на ходу. Это позволяет уменьшить потери зерна на очистке, при одновременном увеличении эффективности рабочего времени и общей наработки комбайна.

Комбайн серии STS может быть оборудован специальной рамкой навески жатки, которая изменяет угол атаки жатки в пределах +/- 8,5 градусов, обеспечивая оптимальное расстояние между ножевым станом и землей при комбайнировании полегших культур и/или установке передних колес большего диаметра и/или при уменьшении давления в шинах для увеличения сцепления с почвой.

Комбайны серии STS могут быть произведены в комплектации для уборки риса. При этом, все элементы комбайна, соприкасающиеся с абразивным материалом, выполнены либо из нержавеющей стали (зерновой элеватор, зерновой бункер, выгрузной шнек и т.д.) или легированной стали с термической обработкой, либо имеют бронзовое напыление для максимального продления срока службы комбайна.

По желанию заказчика, комбайны комплектуются ксеноновыми фарами рабочего освещения. Их световой поток на расстоянии 10 м в 1,5, а на расстоянии 80 м - в 2 раза интенсивнее, чем у обычных, галогенных фар.

Техническое обслуживание.

Большинство узлов в комбайне имеют привод от системы гидравлики. При выполнении работ по техническому обслуживанию Вы имеете дело с меньшим количеством ремней и цепей, чем на комбайнах других производителей. При этом все они легко доступны.

Многочисленные сервисные лампы подсветки обеспечивают прекрасную видимость всех узлов и агрегатов при выполнении ТО в тёмное время суток. Интервалы ТО отслеживает бортовой компьютер; при наступлении срока очередного ТО компьютер выводит соответствующую информацию на дисплей.

Система приводов комбайна STS включает всего 12 ременных передач, что значительно снижает эксплуатационные расходы и увеличивает его надежность. Приводы решет и зернового элеватора расположены справа, по ходу движения комбайна, обеспечивая великолепный доступ к сепаратору.

Модульная конструкция вентилятора, питателя ротора и соломоизмельчителя обеспечивают открытый доступ к этим узлам.
