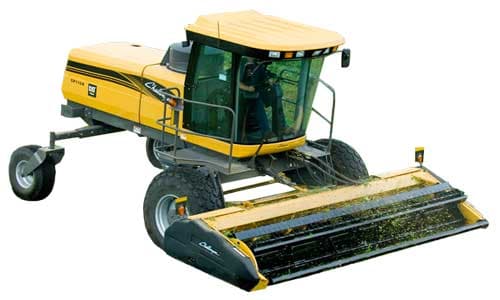

Машина для навешивания жаток Challenger SP 115B

Производство прекращено.

Предназначена для скашивания трав с использованием различных жаток. Модель оснащена дизельными двигателями Tier II Caterpillar 3054, комплектуется четырехцилиндровыми двигателями 115 л.с. (86 кВт) с рабочим объемом 4,4 литра, с турбонаддувом и системой доохлаждения и в зависимости от задач, может оснащаться жатками с двумя серповидными ножами серии AHB, жатками с серповидными ножами серии AHBT TwinMax или жаткой со стеблеподъемниками DHW.

Двигатель CAT 3054 также оснащен электронной системой впрыска топлива и вихревой камерой сгорания, обеспечивающими низкий уровень шума и высокий уровень эффективности сгорания топлива. Все параметры удовлетворяют требованиям EPA (агентства по охране окружающей среды) на содержание токсичных веществ в отработавших газах.

Управление машиной отличается высокой комфортностью. Сиденье оператора Grammar на воздушной подвеске оснащено регулируемым подголовником и спинкой, которая поглощает колебания, возникающие при движении по неровной местности. Переднее окно площадью около 7 м², изготовленное из тонированного стекла, позволяет держать в зоне видимости большой участок поля и жатку.

Микроклимат в кабине обеспечивают отопитель и система кондиционирования воздуха мощностью 22000 БТЕ, входящие в стандартную комплектацию. Четыре выходных вентиляционных отверстия позволяют направлять струю воздуха по своему усмотрению для достижения максимально комфортных условий.

В стандартный набор оборудования входит:

• сиденье инструктора, оснащенное спинкой (складывается для облегчения доступа в кабину);
• рулевое колесо с двумя спицами не загораживает обзор жатки и имеет пять положений регулировки;
• рычаг управления движением/жаткой позволяет держать часто используемые органы управления под правой рукой. Помимо изменения скорости и направления движения, рычаг управления служит для управления несколькими функциями жатки с помощью расположенных на нем клавишных переключателей. В зависимости от используемой жатки с помощью переключателей, расположенных на рычаге управления, можно управлять такими функциями, как подъем/опускание жатки, включение/выключение отгребной доски косилки, изменение скорости мотовила стеблеподъемника и угла наклона жатки;
• правое окно кабины крепится на петлях, благодаря чему обеспечивается вентиляция кабины, доступ для проведения технического обслуживания и возможность использования окна в качестве аварийного выхода;
• электрическая розетка напряжением 12 В с независимым предохранителем 20 А может использоваться для подключения приемно-передающей радиоустановки, мобильного телефона или другого электрического оборудования;

Закрепленная на сиденье оператора панель управления регулируется по вертикали и горизонтали. Мониторы расположены на уровне глаз оператора при направлении взгляда на жатку. Все виндроуэры серии "B" оснащены панелью приборов, на которой находятся аналоговые приборы: указатели температуры воды, напряжения, давления масла и уровня топлива, спидометр и счетчик моточасов.

На панели приборов также находятся приборы контроля и сигнальные лампы изменения уровня масла в гидросистеме, уровня охлаждающей жидкости, давления масла в гидросистеме, состояния очистителя воздуха и давления подпитки масла в гидросистеме. В модели SP115B в качестве дополнительного оборудования может быть установлен монитор, отображающий следующие шесть параметров: скорость жатки, движения и частоту вращения двигателя, количество обработанных акров в час, ежедневное и общее количество обработанных акров.

Виндроуэры Challenger SP115B оснащены гидравлической системой бокового движения жатки, которая позволяет регулировать положение жатки на ходу, не покидая кабины.

Для замены жатки требуется установить ее и подключить жгут электрических проводов. Трактор определяет, какая жатка установлена и автоматически устанавливает расход масла, соответствующий жатке данного типа (например, для работы стеблеподъемника требуется более низкий расход масла, нежели для дисковой жатки). На виндроуэр SP115B могут устанавливаться жатки с серповидными ножами серии AHB или жатки со стеблеподъемниками серии DHW.

Цельная конструкция капота обеспечивает в открытом положении доступ к двигателю с двух сторон. Для ежедневного технического обслуживания капот откидывается назад частично, а для периодического и полного технического обслуживания - полностью.

Открывающиеся вверх дверцы отсека радиатора, а также внешнее расположение устройства охлаждения масла гидравлической системы и испарителя системы кондиционирования воздуха облегчают проведение работ по техническому обслуживанию. Складная лестница и сервисная платформа позволяют быстро производить заправку топливом.

В комплект поставки виндроуэра Challenger входит полный набор жаток, позволяющих обрабатывать различные сельскохозяйственные культуры. Все жатки соответствуют требованиям стандартов по производительности и надежности.

Жатки серии AHB с серповидными ножами, предназначенные для установки на виндроуэры SP115B, представляют собой синхронно действующую систему с двумя серповидными ножами. Оснащены двойными шнеками со встречным вращением. Это позволяет поддерживать ориентацию среза за счет регулируемой тяги наклона, что обеспечивает плавную равномерную подачу на плющильные вальцы. Вальцы можно выбирать в соответствии с требуемыми параметрами для определенных моделей жаток. Модели жаток с серповидными ножами AHB14 и AHB16 могут быть выполнены как с конфигурацией вальцов "резина на стали", так и "сталь на стали". Модель AHB18 доступна только в исполнении "сталь на стали". Благодаря специальной конструкции, плющильные вальцы в исполнении "резина на стали" и "сталь на стали" обеспечивают полный контакт с обжимаемыми стеблями растений по всей их длине, при этом стебли не цепляются за вальцы. Стандартный механизм поворота жатки позволяет перемещать назад большие объекты или выгружать содержимое обжимного модуля и жатки, не покидая кабины.

Подобно жаткам серии AHB, жатки с серповидными ножами серии AHBT TwinMax также представляют представляют собой синхронно действующую систему с двумя серповидными ножами. Они также оснащены двойными шнеками со встречным вращением, что позволяет поддерживать ориентацию среза за счет регулируемой тяги наклона.

Наиболее важной функциональной особенностью жаток AHBT является обжимной модуль TwinMax. В таких жатках используется не один, а два отдельных комплекта плющильных вальцов, расположенных в ряд. Благодаря этому операция обжима выполняется дважды. Передняя пара представляет собой вальцы в исполнении "сталь на стали", тогда как задние вальцы представляют собой стыкующиеся между собой резиновые вальцы. Регулировка положения обоих комплектов вальцов выполняется раздельно, при помощи гидравлики.

Жатку со стеблеподъемниками Challenger DHW можно использовать независимо от условий и методики уборки урожая. Можно выбрать одну из трех моделей жаток с центральной подачей, а также одну из трех моделей с двойными переключаемыми валками, что позволяет размещать валки в центре, слева или справа.

Кроме того, есть выбора из двух модификаций мотовила для жатки серии DHW: эксцентриковое мотовило Hart Carter (HCC) или эксцентриковое мотовило Universal UII. Частоту вращения стеблеподъемника, мотовила и угол направляющей можно менять в соответствии с условиями работы.
