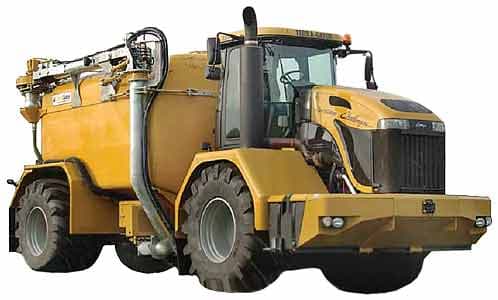

Разбрасыватель удобрений Challenger Terra-Gator

Производство прекращено.

Предназначен для внесения удобрений.

Комфорт оператора обеспечивается благодаря новой, высококомфортной кабине с полностью пневматической подвеской, со всеми удобствами, с панорамным обзором и кондиционированием воздуха. Кабина Terra-Gator обеспечивает полный комфорт. Кабины разработаны с тем, чтобы создать безопасную рабочую среду для операторов. Кабины герметично закрыты от внешней среды и оснащены трехуровневой системой фильтрации для защиты от пыли, химикатов и других загрязняющих веществ.

Большие окна обеспечивают максимальный обзор спереди, сзади, слева и справа даже в дождь и морось. Современные аналоговые круговые шкалы, встроенные в приборный щиток, предоставляют информацию о скорости, частоте вращения двигателя, топливе, температуре, давлении масла и показаниях вольтметра. Стандартное регулируемое сиденье типа VRS обеспечивает оператору спокойное и удобное рабочее место. Плавающие подлокотники позволяют оператору легко выполнять многие функции. Цифровой терминал управления постоянно предоставляет оператору информацию о машине, например, данные о двигателе, передаточном механизме и трансмиссии. Рычаг управления NMS Joystick, встроенный в плавающий подлокотник, обеспечивают управление всеми функциями машины и ее систем работает с помощью простого нажатия кнопок и переключателей передач. Кроме того, кабина имеет много верхних переключателей для освещения и стандартного климат-контроля.

Новый терминал Falcon VT управляет системой NMS, смонтированной на Challenger Terra-Gator. Вся информация и команды, от доз внесения удобрений до регистрации данных, показываются на сенсорном экране размером 25 см. Falcon VT работает в сочетании с новым рычагом управления Terra-Gator и соединен с системами транспортного средства через сеть CAN-BUS. Консоль имеет гнездо для карты SD, с помощью которой такие данные, как карты подкормки и т.д., могут передаваться с трактора на компьютер в офисе и наоборот.

Экран позволяет получить полную информацию о выполняемых работах, включая запланированную норму подкормки и фактически достигнутое значение. Falcon VT используется для управления системой контроля местонахождения Terra-Gator, системой контроля давления в шинах машины и системой Dogwalk. Всеми функциями машины (подъем и опускание навесного оборудования, выбор передачи, загрузочный рукав и гидравлика машины) можно, нажав кнопку, управлять с помощью нового рычага управления. Рычаг управления позволяет также запоминать ряд последовательных действий, чтобы нажатием одной кнопки запустить выполнение этой последовательности.

Terra-Gator 2244 и 3244 применяются с системой внесения жидких органических удобрений NMS со стальным или пластиковым резервуаром объемом от 15 до 18 м³. Небольшой вес Terra-Gator и колеса высокой проходимости оказывают очень низкое давление на почву и сводят к минимуму повреждение посевов. Система NMS оснащена поршневым насосом производительностью 6000 или 9000 л/мин для разбрасывания или внесения жидкого удобрения для других подкормок.

Тщательно разработанная конструкция насоса позволяет быстро и легко выполнять техническое обслуживание. Клапаны не пропускают воздух и оснащены наружным датчиком открытого и закрытого положения. Ножи для удобрений NMS и NMS XL имеют высокое качество и очень высокую производительность, благодаря чему предотвращают закупорку. Нож имеет гидравлический донный затвор для опорожнения бункера.

Система NMS предусматривает наличие очень мощного трехточечного сцепного устройства со стандартными трехточечными соединениями категории III и соединениями на шаровой опоре категории IV для применения всех установленных инжекторов. Сцепное устройство можно использовать тремя способами: надавливающее, плавающее и постоянно поднимающееся устройство. Поднимающееся навесное устройство позволяет водителю снять часть нагрузки веса инжектора и обеспечивает длительно регулируемое давление на навесном устройстве. Гидравлические соединители смонтированы с задней стороны и позволяют легко подсоединить инжектор к задней части машины.

Сухие разбрасыватели NMS специально разработаны для машин Terra-Gator 2244 и 3244 для разбрасывания твердых органических удобрений, шлама, извести и компоста. Контейнер NMS для сухих удобрений, который установлен на шасси Terra-Gator, поставляется с одним или двумя барабанами. Специально спроектированный стальной контейнер для сухих удобрений NMS имеет внутреннюю ширину 2,56 м и позволяет разбрасывать от 2 до 100 т/ч.

Разбрасывающие диски большого диаметра (1,2 м) и одиночный или двойной барабан обеспечивают максимальную продуктивность. Эти узлы включают восемь прокаленных, сверхпрочных разбрасывающих лопастей. Ширина разбрасывания составляет до 18 м в зависимости от используемого продукта. Гидравлический, регулируемый дозирующий затвор, скорость нижней тяжелой цепи, система контроля Falcon VT и впечатляющая передняя скорость Terra-Gator - все это вместе обеспечивают отличное разбрасывание любого продукта. Terra-Gator может оснащаться электронной системой взвешивания для индикации скорости внесения на гектар.

Система накачивания шин позволяет адаптировать давление в шинах к условиям поверхности во время движения. Во время работы давление в шинах можно регулировать из кабины. На дорожном покрытии высокое давление в шинах минимизирует износ шин и экономит расход топлива. В полевых условиях низкое давление в шинах предотвращает повреждение почвы и увеличивает количество рабочих дней.

Система Dogwalk Chassis, доступная в качестве дополнительного оборудования на машинах Terra-Gator, обеспечивает прохождение всех колес по земле в отдельных колеях. Благодаря этому вес транспортного средства более равномерно распределяется по поверхности, а так как два колеса никогда не будут проходить по одной колее, уменьшается опасность создания борозд и обеспечивается защита почвы и посевов. Устройства всегда вытянуты в линию, при этом благодаря использованию шасси Challenger Dogwalk не требуется наличие заднего рулевого привода. Эта уникальная разработка использует для соединения задней оси с шасси специальную муфту, которая позволяет смещаться колесам, сохраняя соединение параллельно направлению движения.

Система Liquid NMS может оснащаться горизонтальным рукавом контейнера, центробежным загрузочным рукавом или вертикальным всасывающим рукавом для очень быстрой и эффективной загрузки удобрений в резервуар. Загрузочные рукава перемещаются в горизонтальном или вертикальном направлении. Рукав контейнера можно быстро подсоединять для наполнения из контейнера или грузового транспорта. Вертикальный рукав позволяет производить загрузку из ямы или контейнера.

При использовании дополнительного устройства SuperLoad для сокращения времени наполнения общая производительность может увеличиваться на 20%. Вместо ожидания загрузки центробежного насоса до начала наполнения SuperLoad сразу же начинает работать, заставляя отдельный поршневой насос загружать систему менее чем за 10 секунд. Это сокращает время загрузки на 2 минуты по сравнению с обычным временем загрузки. После загрузки центробежного насоса он начинает немедленно наполнять через порт всасывания диаметром 250 мм, при скоростии загрузки 10-12 м³/мин, в зависимости от материала. Простое сокращение времени загрузки означает, что транспортное средство тратит больше времени на разбрасывание и меньше простаивает при наполнении.

Terra-Gator может оснащаться устройством Auto-Guide, автоматической системой рулевого управления, которая позволяет улучшить производительность и точности, одновременно снижая уровень усталости оператора.

Система интегрирована в терминал Falcon VT через систему CAN-Bus транспортного средства. Она также использует сигналы dGPS для рулевого управления.

Автоматическое рулевое управление доказало свою пригодность для экономии топлива, снижения перекрытия обрабатываемой площади и увеличения производительности. Благодаря снижению нагрузки за счет автоматизации рулевого управления повышается уровень внимания оператора, что позволяет ему сконцентрироваться на других аспектах и увеличить производительность труда.

Auto-Guide может работать с разными уровнями точности вплоть до 25 мм, в зависимости от используемой услуги спутниковой коррекции. Кроме того, при изменении условий, легко провести модернизацию системы.

Переключение на ходу на полной мощности и автоматическое переключение между предварительно выбранными диапазонами скорости. Максимальное ограничение скорости до 40 км/ч при снижении частоты вращения двигателя.
