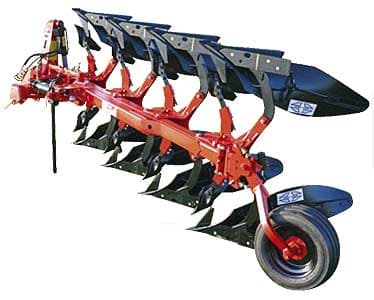

Плуг навесной 2-5-ти корпусной Gregoire Besson R(W)4

Предназначен для вспашки тяжелых почв. Агрегатируется с тракторами мощностью от 60 до 120 л.с., но каждая из моделей отвечает специфическим требованиям.

R 41 - это самая простая модель плуга, оборудованная двухпозиционной регулировкой бокового смещения. Данная модель рекомендуется для хозяйств, в которых для пахоты всегда используется один и тот же трактор (значение имеет ширина его колеи).

R 4 оборудован параллелограммной системой соединения рамы с головкой переворота, которая обеспечивает большой диапазон регулировки ширины захвата первого корпуса. Поэтому, эта модель рекомендуется, когда плуг эксплуатируется в разных хозяйствах, с различными тракторами или с неоднородной структурой почвы.

В отличие от двух предыдущих моделей плуг RW4, который также оборудован параллелограммной системой соединения рамы с головкой переворота, имеет систему постоянной регулировки рабочей ширины (в отличие от R41 и R4, имеющих 4 положения рабочей ширины (от 12 до 22''), которые регулируются механически). Данная модель адаптирована для хозяйств с очень рельефными полями или для тракторов с ограниченной мощностью.

• Регулировка наклона (выравнивание) механическая или гидравлическая;
• Регулировка наклона (комбинированная) независимая;
• Выравнивание перед сменой рабочего положения автоматически;
• Ширина борозды регулируется болтами (5 позиций) на R4 и R41 (10-18 и 11-20 дюймов); регулируется на ходу (гидравлически) на RW4 (12-22 дюйма);
• Колесо по выбору: боковое, заднее, соединенное;
• Оборот сверху;

Предлагается широкий выбор колес (опорные для регулировки глубины, транспортные, комбинированные и т.д.), предплужников и отвалов, что позволяет адаптировать плуги данной гаммы к конкретным условиям работы.

• Защита для работы на легких почвах (C). Корпуса состоят из стоек и цельных сварных полевых досок. Защита корпусов обеспечивается срезным болтом. В случае удара он срезается и позволяет корпусу поворачиваться на оси крепления, огибая препятствие.
• Болтовая защита для тяжелых условий работы (B). Срез одновременно двух болтов защиты обеспечивает возможность отвода корпуса при столкновении с препятствием. В зависимости от условий работы возможна установка болтов с различным усилием на срез (от 90 до 130 кг). Корпуса представляют из себя цельные сварные детали, что исключат возникновение зазоров.
• Пружины, используемые в данном типе защиты, играют двойную роль: при столкновении с препятствием они одновременно поглощают ударные нагрузки и позволяют корпусам отводиться и быстро возвращаться на место после проезда препятствия. Защита основана на системе двойных тяг, обеспечивающих больший отвод корпуса и большую надежность и долговечность.
• Гидравлическая защита (Y). Наличие гидравлической защиты «нон-стоп» - важная особенность гаммы. Установленный на 4 шарнирах каждый корпус может отводиться не только назад, но и вправо-влево без какого-либо вреда для соединения. В конструкции этой защиты применяется система двойных тяг и гидроцилиндр, установленный сзади корпуса. Эти особенности обеспечивают высокую надежность системы и отвод корпусов вплоть до cамой рамы.
