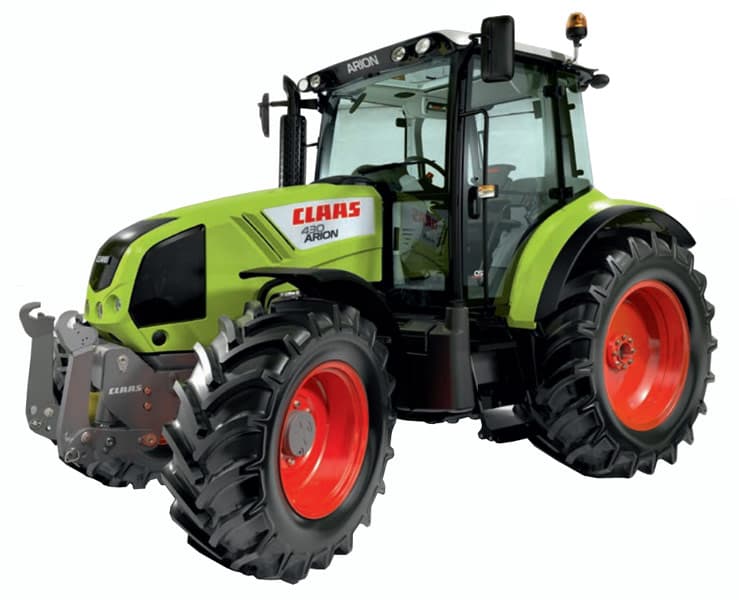

Трактор Claas серии Arion

Предназначен для проведения различных сельскохозяйственных работ в условиях малых предприятий. Подходит для обработки тяжелых почв и выполнения работ с применением вала отбора мощности.

Обработка почвы.

Длинная колесная база и оптимальное распределение веса в ARION обеспечивают высокую силу тяги и стабильность в поле.

• Максимальная грузоподъемность до 6,5 т;
• Увеличение мощности до 10 л.с. с группы С, при работе вала отбора мощности, при применении гидравлической мощности или включенном на полную мощность вентиляторе;
• Автоматика вала отбора мощности;
• КПП QUADRISHIFT с автоматической системой переключения QUADRACTIV;
• Две электронные секции гидрораспределителя с регулировкой времени и объема гидравлического масла, идеально для маркера или управления с плугом.

Заготовка кормов.

С числом оборотов вала отбора мощности от 540/1000 или 540/1000/540 ЕСО/1000 ЕСО об/мин вы легко справитесь с трудными задачами и сэкономите топливо при выполнении легких.

• Увеличение мощности до 10 л.с. с группы С, при работе вала отбора мощности, при применении гидравлической мощности или включенном на полную мощность вентиляторе;
• Интегрированная фронтальная навеска г/п 2,8 т;
• Высокая маневренность;
• Точное управление фронтальными устройствами через соединительные узлы, которые расположены в непосредственной близости к передней оси;
• Джойстик ELECTROPILOT управляет: передней гидравликой, фронтальным погрузчиком, КПП.
• передней гидравликой,
• фронтальным погрузчиком, КПП.

• передней гидравликой,
• фронтальным погрузчиком, КПП.

Транспортировка.

АКПП QUADRISHIFT с системой QUADRACTIV гарантирует комфортную езду без переключений.

• Большой крутящий момент до 500 Нм благодаря 4,5-литровому турбодвигателю DPS с системой впрыска топлива Common-Rail;
• Увеличение мощности на 10 л.с. с группы С;
• Сиденье механизатора на пневмоподвеске;
• Длинная колесная база - больше устойчивости на дороге.

Фронтальный погрузчик.

Рама, а также все гидравлические и механические соединения великолепно интегрированы.

• Без ограничений для доступа и дорожного просвета;
• Выдающаяся стабильность и сила тяги благодаря длинной колесной базе и соответствующему распределению веса;
• Надежная работа с неограниченным обзором из кабины благодаря стеклянному люку на крыше кабины FOPS (Falling Object Protective Structure - защитная конструкция от падающих предметов);
• Быстрая и удобная смена направления при помощи REVERSHIFT;
• Регулируемая скорость переключения реверсивного механизма;
• Уникальный электрогидравлический джойстик для управления фронтальным погрузчиком и КПП или альтернативное управление при помощи FLEXPILOT;
• Подача масла до 98 л/мин для быстрой погрузки.

Послепосевная обработка почвы.

Благодаря высокой силе тяги и большой колесной базе можно применять даже тяжелые навесные орудия.

• Экономичная эксплуатация благодаря валу отбора мощности ECO;
• Маневренность в любой ситуации благодаря маленькому (4,4 м) радиусу разворота и углу поворота колес 55°;
• Автоматическая система управления GPS Pilot или ручное управление GPS COPILOT для облегчения и точности выполнения работы;
• Высокая загрузка возможна благодаря допустимому общему весу в 8,8 т.

Внутрихозяйственные работы.

Даже оснащенный переднeй навеской ARION подкупает своими компактными размерами и маневренностью.

• Общая высота 2,74 м (шина 16.9 R 34);
• Комфортное управление для работ с фронтальным погрузчиком;
• Беспроблемное маневрирование в тесном пространстве или хлеву благодаря многофункциональному джойстику для управления фронтальным погрузчиком и коробкой передач;

Полная мощность.

Технически совершенная технология двигателя ARION гарантирует полную мощность. Даже при тяжелых условиях двигатель показывает весь свой потенциал.

• Мощность от 95 до 130 л.с. в соответствии с ISO TR 14396;
• Удовлетворяет требованиям норм токсичности ОГ Stage IIIA (Tier 3);
• Технология впрыска Common Rail;
• Внутренняя рециркуляция выхлопных газов;
• Турбокомпрессор с охладителем нагнетаемого воздуха;
• CPM CLAAS POWER MANAGEMENT.

Мощные резервы.

Вместе с CLAAS POWER MANAGEMENT (CPM) ARION CIS предлагает до 10 л.с. дополнительной мощности. В зависимости от потребности в тяговой мощности, мощности ВОМ или системы гидравлики дополнительная мощность подается в 4 ступени. Впрыскивается ровно столько топлива, сколько действительно требуется.

До 10 л.с. дополнительной мощности подается при следующих условиях:

• КПП в группе C или D (C1=6 км/ч при 1400 об/мин);
• Происходит отбор гидравлической мощности;
• Происходит отбор мощности ВОМ;
• При подключении вентилятора с вязкостной муфтой.

Автоматическая коробка передач QUADRISHIFT.

Без прерывания подачи мощности ARION работает внутри диапазона из четырех ступеней, и скорость езды оптимально приспосабливается к условиям работы в поле. На дороге или в поле возможно выбирать любую из четырех групп передач, переключаемых с помощью гидравлики, без нажатия на сцепление. Отличная комбинация управления, степени эффективности и многосторонности в этом классе мощности.

Переключение 16 передач нажатием кнопки.

• Для переключения групп больше не нужно сцепление или рычаг переключения скоростей;
• REVERSHIFT для беспрепятственного реверсирования;
• Девять скоростей в основном рабочем диапазоне;
• Комфортное и простое управление при помощи рычага подачи топлива или многофункционального джойстика;
• Высокий КПД в поле и на дороге обеспечивает экономию топлива;
• Управление связкой двигатель CLAAS - трансмиссия обеспечивает плавное переключение групп и передач под нагрузкой;
• Автоматическое приспосабливание ступеней переключения нагрузки во время процессов переключения между группами;
• Замедленный ход от 490 м/ч;
• Полностью автоматизированное переключение при помощи QUADRATIV.

Компактность - это преимущество.

Проехать через узкие ворота зернохранилища, сортировать соломенные тюки, тянуть или поднимать тяжелые орудия для обработки почвы - все это легкие задачи для ARION благодаря его компактной продуманной конструкции.

Благодаря большой колесной базе при малой общей длине решающим преимуществом является огромная маневренность. С фронтальным подъемником и погрузчиком CLAAS или без них - маневренность ARION остается на прежнем уровне, поскольку все компоненты отлично согласованы друг с другом.

Таким образом универсальность и эффективность трактора проявляют себя в любых условиях. Всегда и всюду.

Преимущества большой колесной базы и идеального распределения веса.

• Хорошая стабильность с фронтальным погрузчиком или с агрегатами в задней части;
• Более высокая тяговая сила благодаря лучшей эффективности полного привода;
• Необходимость меньшей балластировки;
• Без подгонки передней или задней балластировки для ежедневного применения;
• Низкий расход топлива;
• Щадит почву;
• Более комфортное вождение;
• Оптимальное безопасное положение на дороге.

Преимущества небольшой общей длины.

• Хорошая маневренность;
• Меньшая длина автопоезда на дороге;
• Небольшой свес с фронтальным погрузчиком или навеской;
• Хороший обзор;
• Эффективное управление агрегатами передней навески.

Передняя и задняя навеска.

Мощное соединение между трактором и навесным оборудованием является основной предпосылкой для надежной и эффективной работы. Навески ARION составляют хорошую основу благодаря подъемной силе до 6,5 т сзади и 2,8 т впереди, а также длинному ходу подъема.

Благодаря компактному и полностью интегрированному типу конструкции передней навески все рабочие блоки имеют лишь небольшой выступ. Подъемные рычаги практически не выступают вперед.

Задняя навеска управляется удобно и точно посредством электронной регулировки подъемника ТСЕ 15 Т. Серийными являются также и внешние элементы управления на грязезащитных крыльях. Гашение колебаний и точное регулирование силы тяги сделают все остальное для комфортной работы и наилучших результатов.

Вал отбора мощности.

Доступно максимум 4 режима скорости вращения ВОМ: 540/1000 или 540/1000/540 ЕСО/1000 ЕСО об/мин. Таким образом для каждой области применения в распоряжении находится подходящий диапазон числа оборотов. Это экономит топливо и понижает уровень шума, поскольку езда производится при пониженном числе оборотов двигателя.

Гидравлика.

В качестве основы выступает открытый гидравлический контур мощностью 60 л/мин. Серийный открытый гидравлический контур с 98 л/мин управляет навеской через первый насос, а также выносными гидросистемами через второй насос. Таким образом, ARION может одновременно выполнять эти две функции. Кроме того, при активном использовании фронтального погрузчика или специального применения гидравлики вся мощность подачи может быть направлена на секции гидрораспределителя.

Гидрораспределитель может иметь до трех механических или две электронные плюс две механические секции. Комфортное и интуитивное управление обеими электронными секциями гидрораспределителя осуществляется посредством многофункционального джойстика с функцией ELECTROPILOT, при помощи которого можно контролировать как фронтальную навеску, так и фронтальный погрузчик.

Разъемы в задней части расположены таким образом, чтобы они были максимально доступными. Крепкие колпаки и резервуары для слива масла обеспечивают чистоту задней части трактора.

Концепция кабины и интегрированные системы.

• Многофункциональный джойстик с системой управления коробкой передач и функцией ELECTROPILOT;
• Кондиционер в серийной комплектации;
• Поворотное сиденье на пневмоподвеске;
• Электронная система управления задней навеской TCE 15 T с гасителем колебаний и внешние элементы управления на грязезащитных крыльях;
• Стеклянный люк на крыше кабины FOPS (Falling Object Protective Structure - защитная конструкция от падающих предметов);
• Простая и продуманная концепция техобслуживания.

Кабина.

• Узкий и пониженный капот двигателя для хорошего обзора фронтального погрузчика и передней навески;
• Новый дизайн заднего грязезащитного крыла для минимального загрязнения трактора и оптимального вида на обе стороны и задний рабочий агрегат;
• Хороший обзор навесного оборудования;
• Надежный и удобный вход благодаря широко открывающимся дверям, удобной ручке и самоочищающимся ступенькам;
• Широкий люк FOPS в крыше для свободного обзора фронтального погрузчика;
• Поворотное сиденье на пневмоподвеске;
• Удобное пассажирское сиденье с ремнем безопасности;
• Много отделений для хранения и практичных карманов;
• Холодильное отделение для бутылок до 1,5 л;
• MP3-плеер с радио и Bluetooth;
• Мощный кондиционер в серийной комплектации.

На панели управления отображаются все необходимые данные. ARION отличается простым интуитивным управлением; инструкции и пространные объяснения тут не нужны: вы просто садитесь и принимаетесь за работу. Расположение всех элементов управления великолепно адаптировано для любой работы.

Управление навеской ТСЕ 15 Т интегрировано в правую боковую консоль и находится поэтому в идеальной позиции для управления рабочими блоками задней части. Посредством большого вращающегося колеса легко настраивается рабочая глубина, а также подсоединение/отсоединение приводов. Внешнее управление навеской на обоих задних грязезащитных крыльях легко доступно, так же как и внешнее управление валом отбора мощности. Это особенно практично при наполнении навозных бочек.

Быстрое техобслуживание.

Ежедневный технический уход должен быть особенно простым, ведь опыт показывает: никто не выполняет с удовольствием сложную и неудобную работу.

• Контроль состояния масла производится при закрытом капоте двигателя;
• Цельный капот двигателя удобно открывается одной рукой;
• Полный обзор моторного отсека при открытом капоте;
• Одно касание рычага - и газонаполненный амортизатор открывает пакет охлаждения;
• Пакет охлаждения остается открытым, чтобы вы могли безопасно почистить радиаторы;
• Доступ к точкам ежедневного обслуживания, таким как фильтр вентилятора двигателя, осуществляется просто и без использования инструментов.

Простое обслуживание и большие интервалы между профилактическими осмотрами сокращают время простоев и вместе с этим ваши затраты.

• Описание трактора Arion 430-410 (7,2 Мб)
