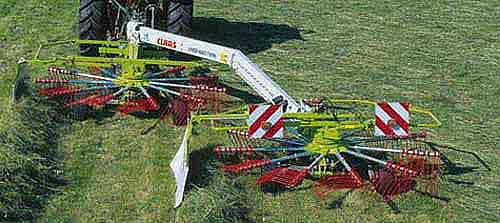

Валкоукладчик Claas Liner

Предназначен для сгребания скошенной травы и формирования валков с боковой укладкой.

• Ширина захвата от 3,50 до 4,60 м.
• Разгрузка несущей рамы.
• Отсутствует раскачивание машины.
• Автоматическая фиксация присоединительной стойки для транспортирования по дорогам.
• Неизменная рабочая высота проводки зубьев.
• Пружины телескопических распорок системы CKL предотвращают накатывание валкоукладчика при движении вниз по склону.

• Распределительный клапан одностороннего действия.
• Параллельное вывешивание рабочего органа с помощью двух гидроцилиндров на дышле и на ходовой части.
• Угол наклона рабочего органа регулируется рукояткой в цилиндре дышла.
• Рабочая высота пальцев подстраивается под особенности убираемой культуры с помощью кривошипной рукоятки.
• Складывающиеся защитные дуги и съемные несущие штанги зубьев позволяют уменьшить транспортную ширину машины.

• Изменяемая ширина захвата от 3,50 до 6,30 м.
• Гидравлическое управление рамой с водительского места с поворотом в трех положениях.
• Смещение влево для укладки корма в один валок.
• Смещение вправо для укладки в два валка с общей шириной захвата в 6,00 м.
• Транспортное положение - непосредственно позади тягача.
• Съемные граблины обоих роторов и откидные защитные дуги позволяют уменьшить габарит до 2,20 м.

• Независимая подвеска заднего ротора на главной раме.
• Оба ротора независимы друг от друга.
• Диапазон отклонения +/- 150 как по направлению движения, так и в поперечном направлении.
• Амортизаторы заднего ротора.

• Ширина захвата более 12 м.
• Двухточечная подвеска на скобе обеспечивает свободу движения широкоугольного карданного вала с холостым ходом при крутых поворотах.
• Герметичные роторные коробки передач с направляющей, работающей в маслянной ванне.
• Безступенчатая механическая регулировка роторов по высоте.
• По четыре пары эластичных зубьев на каждую граблину.
• Упоры-ограничители высоты подъема для вывешивания рабочих органов на полосе разворота.
• Автоматически складываемый без дополнительной гидравлики фартук-валкообразователь.

Liner 1550 Twin Profil.

Предлагает на выбор укладку одного большого валка или двух поменьше, в зависимости от урожайности или производительности идущей за ним вслед машины. Путем втягивания встроенного в механизм поворота управляемых колес гидроцилиндра двойного действия изменяется угол установки опорных колес. Поэтому Liner 1550 Twin Profil начинает двигаться под углом, и требуется лишь переставить второй формирующий фартук, чтобы за один проход укладывать не один валок, а два.

• Двухточечная навеска с прицепной петлей, что дает больше свободного пространства для одностороннего широкоугольного карданного вала со свободным ходом.
• Бесступенчатое механическое регулирование рабочего органа по высоте.
• Следящее управление на краю поля. Вначале до упора вывешивается только передний рабочий орган, а с выдержкой времени и задний.
• Автоматически складывающийся формирующий фартук.
• Съемные несущие штанги зубьев - с целью уменьшения транспортной высоты.
• Четырехколесное шасси рабочего органа.
• Колеса шасси рабочих органов можно блокировать и разблокировать.
• Минимальное давление на почву и максимальная боковая устойчивость благодаря колесам с пневматическими шинами низкого давления на шасси рабочих органов.
• Транспортное шасси находится между рабочими органами, что уменьшает длину машины. На крупногабаритных ходовых колесах - диски с шестью отверстиями облегчения.
• Активная система рулевого управления.
